可調諧Mid-IR激光器：Carmina
可調諧Mid-IR激光器Carmina是專門為AFM-IR及s-SNOM研制的光源。Carmina是世界上第一臺覆蓋整個紅外光譜的可調諧激光器，從2.15um-15um。這款激光器采用OPO/DFG結構，整體的調諧范圍及分辨率前所未有。另外，這款激光器有兩種不同帶寬系列，20cm-1窄帶寬（Narrowband）及300cm-1寬帶寬（Broadband）。可以滿足納米尺度紅外s-SNOM和AFM-IR的研究需求。
Carmina Broadband 技術參數：
|
調諧范圍 |
2.15um-15um（4650cm-1…670cm-1） |
|
波長調諧方式 |
全自動調諧 |
|
步進設置時間 |
＜2s |
|
功率 |
＞15mW at 1600cm-1 |
|
帶寬 |
＞300cm-1（FWTM,10dB level）,170cm-1（FWHM） |
|
光束質量M2 |
＜1.3 at 1600cm-1，typ.＜1.3在完整的調諧范圍內 |
|
偏振態 |
水平 |
|
出光口光斑直徑 |
5mm at 1600cm-1 |
|
準連續模式 |
重頻40.5MHz±0.5MHz |
|
尺寸和重量 |

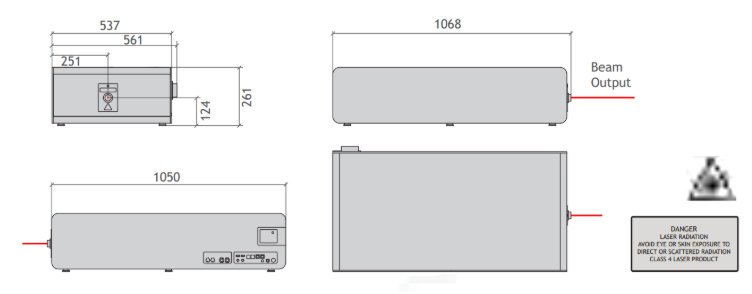

激光頭：537mm x 1068mm x 261mm,105kg |
|
供電要求 |
11-240V,50-60 Hz, max.4.5A at 110V |
Carmina Narrowband Operation技術參數：
|
調諧范圍 |
5um-15um（2000cm-1…670cm-1） |
|
波長調諧方式 |
全自動調諧 |
|
步進設置時間 |
＜2s |
|
掃描方式 |
Max.speed＞30cm-1/s,速度范圍和軟件可調 |
|
功率 |
＞15mW at 1600cm-1 |
|
帶寬 |
Typ.＞20cm-1（FWHM）for 1000cm-1…1800cm-1 |
|
光束質量M2 |
＜1.3 at 1600cm-1 ，typ.＜1.3在完整的調諧范圍內 |
|
偏振態 |
水平 |
|
光斑直徑 |
Typ.5mm at 1600cm-1 |
|
尺寸和重量 |
激光頭：537mm x 1068mm x 261mm,105kg |
|
供電要求 |
11-240V,50-60 Hz, max.4.5A at 110V |
Carmina系列主要特點：
使用卓越的紅外光源對有機和無機樣品進行成像和光譜分析
兩種互補的納米級中紅外技術：s-SNOM 和 AFM-IR
高性能窄帶（~ 20 cm -1）和寬帶（300 cm -1）發射
由于 OPO/DFG 架構，具有最高的信噪比性能
用戶友好的操作，包括：自動波長調諧
波長調諧寬帶：2.15 μm – 15 μm (670 cm -1… 4650 cm -1 )
波長調諧窄帶：從 5.0 μm – 15 μm (670 cm -1… 2000 cm -1 )
5 mW 至 300 mW 之間的出色輸出功率水平
30 秒內的快速連續掃描模式，可在窄帶模式下掃描 1000 – 1800 cm -1
相關圖片
關于德國APE公司
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量儀器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
