倍頻器: HarmoniXX
HarmoniXX 產品線是一系列用于超快激光器的變頻器。作為模塊化系統構建，它非常適用于鈦藍寶石激光器以及許多其他波長范圍，涵蓋二次諧波 (SHG)、三次諧波 (THG) 和四次諧波 (FHG)。
1，倍頻器：HarmoniXX系列
HarmoniXX是一系列用于超快激光器的變頻器。作為模塊化系統構建，它非常適用于鈦藍寶石激光器以及許多其他波長范圍，涵蓋二次諧波 (SHG)、三次諧波 (THG) 和四次諧波 (FHG)。
型號：
1、SHG
2、THG（包含SHG）
3、FHG（2+2）（包含SHG）
4、FHG（3+1）（包含SHG，THG，F(xiàn)HG，）
5、DHG（可定制）
HarmoniXX系列技術參數：
|
|
輸入波長范圍 |
倍頻效率 |
|
SHG |
< 420 ... > 2000 nm |
E.g. 40 % at 130 fs ; e.g. 15 % at 2 ps |
|
THG |
680 ... > 2000 nm |
THG 10 % (fs), 3 % (ps)* |
|
FHG 2+2 |
840 ... 920 nm |
FHG 4 % (fs)* |
|
FHG 3+1 |
760 ... 920 nm |
FHG 0.1 % (fs)* |
*取決于激光模型/脈沖持續時間
HarmoniXX系列主要特點：
轉換效率高
輕松對準和自動波長調諧
適用于可調和固定頻率 fs 和 ps 激光器
出色的指向穩定性和光束輪廓
通過軟件 GUI 遠程操作

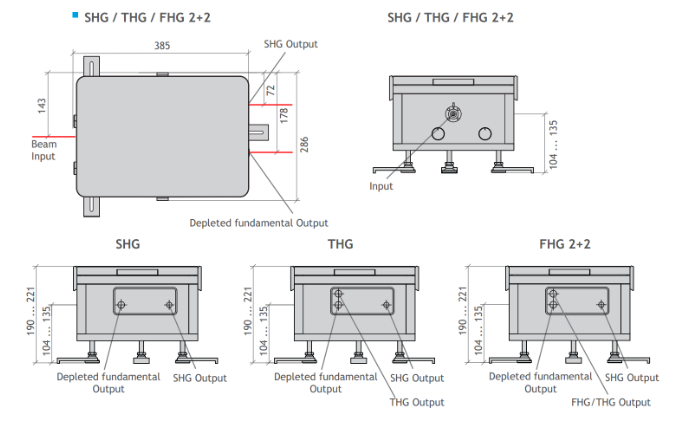

相關圖片：
2，倍頻器:HarmoniXX DFG
HarmoniXXDFG 旨在將 APE 的波長轉換器產品線擴展到中紅外范圍。它混合了同步泵浦 OPO 的信號和空閑輸出光束，可用于各種泵浦源。通過調諧 OPO 信號可以輕松更改 DFG 輸出波長。它涵蓋了 4 … > 15 μm 的寬波長范圍。
HarmoniXX DFG系列技術參數：
|
|
DFG波長范圍 |
脈寬 |
|
for OPO PP Auto FAN fs / OPONSP-X fs |
4 ... 11 μm |
< 100 ... 300 fs |
|
Long wavelength Optics Set |
10 ... > 15 μm |
< 100 ... 300 fs |
|
for OPO Levante IR fs |
4 ... 11 μm |
< 100 ... 300 fs |
|
Long wavelength Optics Set |
10 ... > 15 μm |
< 100 ... 300 fs |
|
for OPO Levante IR ps |
4.8 ... 15 μm |
2 ... 6 ps |
可選功能和附件：
HarmoniXX DFG fs for OPO-X - 長波長光學組件 (10 ... > 15 μm)
HarmoniXX DFG系列主要特點：
轉換效率高
簡單的波長調諧
fs / ps 輸入的靈活架構

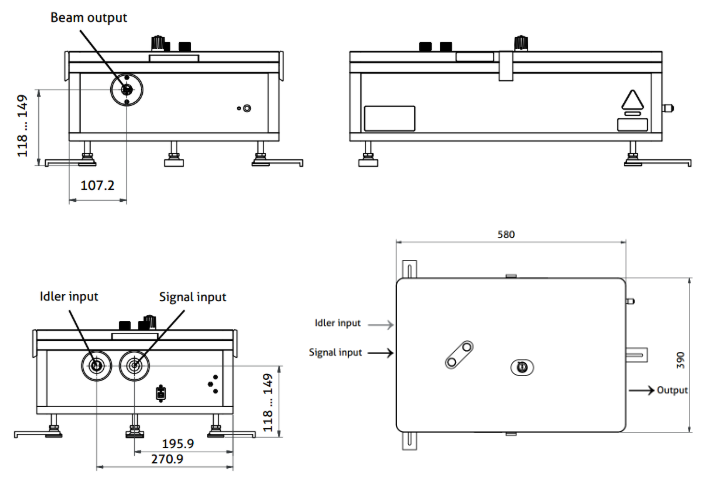

相關圖片：
3，HarmoniXX Select SHG
HarmoniXXSelect是兩款知名APE產品合二為一：通過鎖模激光器的脈沖拾取（pulseSelect）+二次諧波波長轉換（HarmoniXX SHG）調整重復率。具有低色散設計的機載脈沖選擇器專為滿足與超短脈沖激光技術相關的要求而開發。集成的二次諧波發生器具有拾取輸入激光束的倍頻功能。憑借其靈活的設計，HarmoniXX Select SHG 可適用于 Ti:Sa 激光器或其他可廣泛調諧的激光器，例如 Coherent Discovery 或 Spectra PhysicsInsight。
HarmoniXX Select SHG技術參數：
|
輸入激光規格 |
|
|
輸入波長范圍 |
680 ... 1080 nm（例如 TiSa）或 660 ... 1320 nm |
|
輸入重復頻率 |
72 ... 81 MHz |
|
最大輸入功率 |
5 W |
|
極化 |
水平，線性 |
|
輸出 |
|
|
波長范圍 |
340 ... 540 nm 或 330 ... 660 nm（取決于輸入波長） |
|
對比度 |
100,000:1 非相鄰脈沖 3000:1 相鄰脈沖； 400 nm 分頻比 20 |
|
綜合轉換效率 |
Chameleon Ultra II / Vision II / Chameleon Discovery NX 在 400 nm為17.5%，分光比為 20；Insight X3 在 400 nm為15%，分光比為 20 |
|
重復率 |
單次至 40 MHz（基于 80 MHz 輸入重復率 |
|
極化 |
垂直、線性 |
|
輸出基礎 |
|
|
波長范圍 |
680 ... 1080 nm或 660 ... 1320 nm |
|
對比度 |
500:1 非相鄰脈沖 75:1 相鄰脈沖； 在800 nm 分頻比為20 |
|
轉換效率 |
在 800 nm 和分光比 20 時為 50% |
|
重復率 |
單次至 40 MHz（基于 80 MHz 輸入重復頻率） |
|
極化 |
水平、線性 |
|
更多規格 |
|
|
分割比選擇器 |
2 ... 260,000（整數值）或外部觸發 |
|
外部觸發 |
TTL; 單次高達 3 MHz |
|
SHG 機動化 |
相位匹配角設置為出廠校準值 |
|
尺寸(W x H x D) 光學頭： 控制箱1 選擇器： 控制箱2 SHG： |
587 mm x 189 … 221 mm x 406 mm 270 mm x 205 mm x 315 mm 205 mm x 130 mm x 130 mm |
HarmoniXXSelect SHG主要特點：
對于 660 … 1320 nm 之間的輸入波長
SHG 波長在 330 … 660 nm 范圍內的輕松電動操作
可調節輸出重復率，從單次發射到 40 MHz
具有卓越脈沖對比度的脈沖拾取
外部觸發：?jiǎn)未胃哌_(dá) 3 MHz

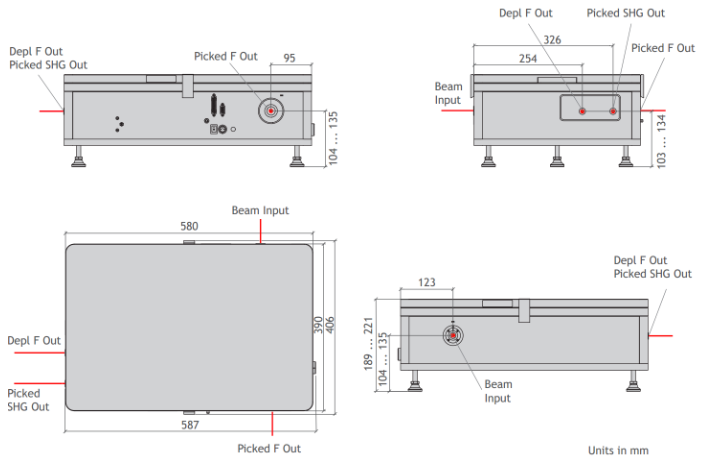

相關圖片：
關于德國APE公司：
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量?jī)x器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
