選脈沖器:PulseSelect
選脈沖器又稱選單器，或Pulse-Picker, 功能是從高重復頻率的飛秒或皮秒振蕩器選出需要的脈沖（重復頻率）。選脈沖器廣泛應用于超快光學中。PulseSelect是APE公司專為超快鎖模激光器生產的脈沖選擇器，通過在腔外進行聲光調制，由控制器或外觸發降低和改變激光的重復頻率。pulseSelect是由聲光單脈沖選擇器發展而來，滿足飛秒激光技術。低色散設計和反射光學的使用讓脈沖失真最小化。另外使用聲光選擇元件保證了高重復頻率和高對比度?？烧{(diào)節內分頻器和外觸發器減小脈沖重復頻率。pulseSelect的分頻比可到fREP/2。pulseSelect集成射頻功率限制和保護電路防止調節器受到損害。最高穩定射頻載波頻率的相位被鎖定到所應用的激光器重復頻率。除此之外，標準產品適用于飛秒或皮秒鎖模鈦寶石激光器。波長范圍可定制。
PulseSelect系列技術參數：
|
pulseSelect Single |
||
|
型號 |
Broadband |
High-Power Dualband |
|
波長范圍 |
500 ... 1600 nm |
340 ... 540 nm + 680 ... 1080 nm |
|
最大輸入功率 (PAV) |
5 W (at 800 nm) |
|
|
輸入頻率(fREP) |
72 ... 81 MHz, 指定0.5 MHz的精度 |
|
|
輸入偏振 |
水平，極化旋轉器可供選擇 |
|
|
輸出重復率 |
Single-shot … 40 MHz |
|
|
分割比(內觸發) |
fREP/2 ... fREP/260,000 |
|
|
對比度 (800 nm, fREP/20) |
> 75 : 1對相鄰脈沖 |
|
|
衍射效率* |
> 50% (at 800 nm, fREP/20) |
|
|
pulseSelect Dual - Serial |
||
|
應用 |
高對比度 |
|
|
對比度 (800 nm, fREP/20) |
> 5000 : 1對相鄰脈沖 |
|
|
衍射效率* |
> 25% (at 800 nm, fREP/20) |
|
|
pulseSelect Dual - Parallel |
||
|
應用 |
從兩個同步激光源同時拾取脈沖 |
|
|
對比度 (800 nm, fREP/20) |
> 75 : 1對相鄰脈沖 |
|
|
衍射效率* |
> 25% (at 800 nm, fREP/20) |
|
* 衍射脈沖能量與入射到布拉格單元的脈沖能量之比
輸入頻率 35 … 90 MHz（在訂購時以 0.5 MHz 的精度指定）
高衍射效率 > 60%（pulseSelect Dual - Serial 為 36%），
僅適用于 0.5 W 的最大平均輸入功率
偏振旋轉器將輸入偏振更改為水平
PulseSelect系列主要特點：
降低鎖模激光器的重復率
fs 或 ps 鎖模激光器（例如 Ti:Sapphire）
低色散設計適用于低至 < 20 fs 的超短脈沖
分頻比在 fREP/2 … fREP/260,000 之間連續可變
通過內部觸發與激光種子同步
單次高達 3 MHz，帶外部 TTL 觸發器
外部觸發門模式

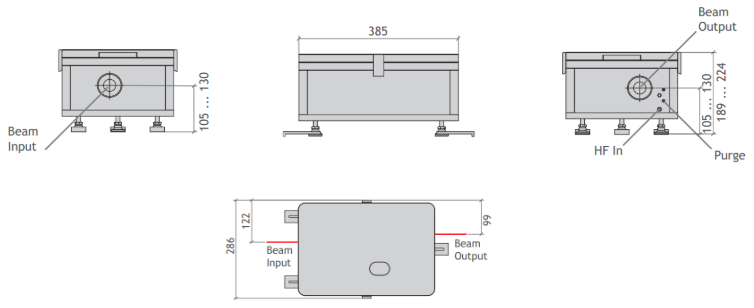

相關圖片：
關于德國APE公司：
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量儀器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
