亞納秒固體激光器picolo AOT
picolo 系列的專利設計可實現亞納秒脈沖寬度生成和高重復率。 高達 320 kW 的峰值功率和出色的光束質量可在許多非線性光學和微加工應用中獲得出色的結果。 皮秒定時抖動、低至 266nm 的集成諧波選項和可選的光纖傳輸解決方案使 picolo 成為適用于不同光譜和成像應用的多功能工具。
picolo技術參數：
|
型號 |
picolo 1 |
picolo 25 |
picolo 50 |
picolo 100 |
picolo YAG |
|
最高重復頻率 |
up 5 kHz optimized |
up to 25 kHz |
up to 50 kHz |
up to 100 kHz |
up to 10 kHz |
|
最大脈沖能量 at 1064nm |
> 80 μJ |
> 35 μJ |
> 25 μJ |
> 15 μJ |
> 150 μJ |
|
最大脈沖能量 at 532nm |
> 35 μJ |
> 15 μJ |
> 10 μJ |
> 6 μJ |
> 60 μJ |
|
最大脈沖能量 at 355nm |
> 22 μJ |
> 10 μJ |
> 6 μJ |
> 3 μJ |
> 35 μJ |
|
最大脈沖能量 at 266nm |
> 10 μJ |
> 5 μJ |
> 2 μJ |
> 1 μJ |
> 10 μJ |
|
脈寬 at 1064(FWHM) |
< 800 ps @ 1 kHz |
< 1000 ps @ 25 kHz |
< 1100 ps @ 50 kHz |
< 2000 ps @ 100 kHz |
< 3000 ps @ 10 kHz |
|
功率穩定性（RMS） |
< 3 % |
< 3 % |
< 3 % |
< 3 % |
< 5 % |
|
最大平均功率 |
400 mW |
750 mW |
1200 mW |
1400 mW |
850 mW |
|
帶寬 |
< 1 nm |
< 1 nm |
|||
|
偏振 |
> 1:100 水平偏振 |
> 1:100 水平偏振 |
|||
|
空間模式 |
TEM00 |
TEM00 |
|||
|
束腰尺寸 |
0.20 mm (nominal) |
0.20 mm (nominal) |
|||
|
發散角 |
7.0 mrad (nominal) |
7.0 mrad (nominal) |
|||
|
光斑橢圓度 |
<10 % |
< 10 % |
|||
|
環境溫度 |
15-30℃，不結露 |
15-30℃，不結露 |
|||
|
觸發精度（Jitter） |
< ± 0.4 ns |
< ± 0.8 ns |
|||
|
電源要求 |
110-250 VAC, 50 / 60 Hz |
110-250 VAC, 50 / 60 Hz |
|||
|
最大功耗 |
< 100 W |
< 100 W |
|||
|
激光頭尺 |
285 x 135 x 68 mm(L x W x H) |
285 x 135 x 68 mm |
|||
|
電源尺寸 |
438 x 44 x 465 mm(L x W x H) |
438 x 44 x 465 mm |
|||
|
激光頭重量 |
4 kg |
4 kg |
|||
|
電源重量 |
5.8 kg |
5.8 kg |
|||
Picolo AOT MOPA放大器技術參數：
|
型號 |
pico AOT 1-MOPA |
pico AOT 25-MOPA |
pico AOT 50-MOPA |
pico AOT 100-MOPA |
picolo AOT YAG |
|
最高重復頻率 |
up 5 kHz optimized |
up to 25 kHz |
up to 50kHz |
up to 100kHz |
up to 10 kHz |
|
最大脈沖能量 at 1064nm |
> 160 μJ |
> 70 μJ |
> 50 μJ |
> 25 μJ |
> 300 μJ |
|
最大脈沖能量 at 532nm |
> 60 μJ |
> 30 μJ |
> 20 μJ |
> 12μJ |
> 120 μJ |
|
最大脈沖能量 at 355nm |
> 30 μJ |
> 20 μJ |
> 12 μJ |
> 6 μJ |
> 70 μJ |
|
最大脈沖能量 at 266nm |
> 15 μJ |
> 10 μJ |
> 4 μJ |
> 2 μJ |
> 20 μJ |
|
脈寬 at 1064(FWHM) |
< 800 ps @ 1 kHz |
< 1000 ps @ 25 kHz |
< 1100 ps @ 50 kHz |
< 2000 ps @ 100 kHz |
< 3000 ps @ 10 kHz |
|
功率穩定性（RMS） |
< 5 % |
< 5 % |
< 5 % |
< 5 % |
< 7 % |
|
最大平均功率 |
800 mW |
1700 mW |
2500 mW |
3000 mW |
1750 mW |
|
帶寬 |
<1nm |
< 1 nm |
|||
|
偏振 |
>1:100 水平偏振 |
> 1:100水平偏振 |
|||
|
空間模式 |
TEM00 |
TEM00 |
|||
|
束腰尺寸(2w) |
0.2mm |
0.20 mm (nominal) |
|||
|
發散角(2q) |
7.0mrad |
7.0 mrad (nominal) |
|||
|
光斑橢圓度 |
< 10 % |
|
|||
|
環境溫度 |
15-30℃，不結露 |
15-30℃，不結露 |
|||
|
觸發精度（Jitter） |
< ± 00.4ns |
< ± 0.8 ns |
|||
|
電源要求 |
110-250 VAC, 50 / 60 Hz |
110-250 VAC, 50 / 60 Hz |
|||
|
最大功耗 |
< 100 W |
< 100 W |
|||
|
激光頭/重量 |
310 x 200 x 68(mm)(L x W x H)，7kg |
310 x 200 x 68(mm)，7kg |
|||
|
電源尺/重量 |
438 x 44 x 465(mm)(L x W x H)，5.8kg |
438 x 44 x 465(mm), 5.8kg |
|||
亞納秒固體激光器picolo主要特點：
緊湊的工業化的激光頭和電源設計
及其高的泵浦效率
無需外部冷卻
TEMoo,短至500ps的脈寬
重復頻率高達100KHz
外部觸發的同步精度可達200ps
振蕩級功率到2W，峰值功率到125kW
放大級功率到4W，峰值功率到300kW
可腔外倍頻到紫外
實驗室或者OEM機型可供選擇
可選功能與附件：
空氣冷卻散熱器，或水冷卻散熱器和水冷機
臍帶長度1-10m（標配3m）
外置光束擴束器和安裝盒，掃描振鏡和安裝適配裝置
Nd:YAG激光介質可選
短至6ns脈寬可選
相關圖片：

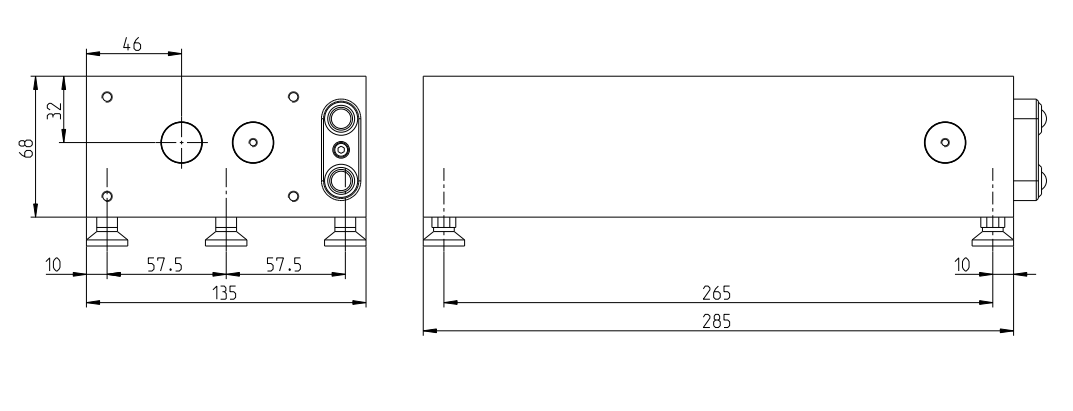

picolo三維尺寸

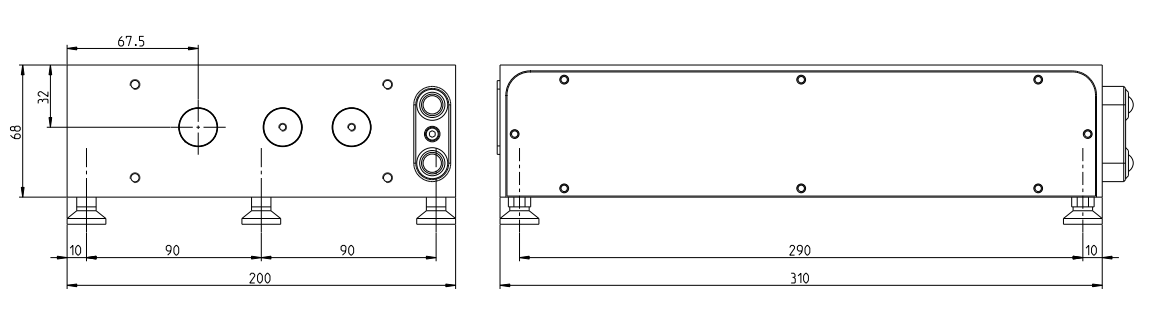

Picolo AOT MOPA三維尺寸
應用：
激光雷達LIDAR
低熱微納加工
太陽能電池加工
激光誘導熒光
關于 德國InnoLas公司
德國InnoLas公司位于德國激光圣地慕尼黑，是德國傳統的大型激光公司。InnoLas的產品包括激光加工系統，激光半導體微加工設備，還有科研脈沖Nd:YAG納秒激光器和工業固體激光器。InnoLas的脈沖Nd:YAG激光器分有多個系列，數十個型號。InnoLas融合自己傳統的激光設計制造工藝和科研用戶苛刻的技術規格要求，使得燈泵脈沖Nd:YAG激光器到達更完美的境界。
