高重頻染料激光器：LIOPSTAR-HQ
1、LIOPSTAR-HQ系列技術參數：
|
LIOPSTAR-HQ線寬參數 |
|||
|
|
光柵結構 |
調諧范圍 |
線寬 |
|
LIOPSTAR-HQ |
1800 l/mm, 90 mm |
355 nm – 900 nm |
< 0.06 cm-1 @ 620 nm |
|
LIOPSTAR-HQ |
2400 l/mm, 90 mm |
355 nm – 740 nm |
< 0.06 cm-1 @ 570 nm |
|
LIOPSTAR-HQ |
3000 l/mm, 90 mm |
355 nm – 610 nm |
< 0.05 cm-1 @ 560 nm |
|
LIOPSTAR-HQ能量輸出特征 Nd:YAG pumped 532 nm, 10 kHz, 10ns |
|||
|
90W |
Rhodamine 6G |
22W@ 564nm（25%）> 2.2W @ 282 nm |
|
|
40W |
Rhodamine 6G |
10W@ 564nm（25%）>1W@282 nm |
|
|
LIOPSTAR-HQ光束參數： |
|||
|
波長重復性 |
< 0.002 nm |
||
|
絕對波長精度 |
< 0.01 nm |
||
|
掃描線性度 |
< 0.002 nm |
||
|
波長穩定性 |
< 0.001 nm/°C |
||
|
發散角 |
0.5 mrad |
||
|
偏振 |
> 98 % 豎直 |
||
|
ASE-背景 |
< 0.5 % |
||
|
LIOPSTAR-HQ尺寸 |
|||
|
LIOPSTAR-HQ |
1040 mm x 400 mm x 300 mm ± 10 mm, 80 kg |
||
|
LiopStar-E-HQ |
750 mm x 400 mm x 300 mm ± 10 mm, 60 kg |
||
|
LiopStar-HQP-Extension |
1040 mm x 400 mm x 300 mm ± 10 mm, 80 kg |
||
|
光輸入高度 |
180 mm |
||
|
光輸出高度 |
200 mm |
||
|
LIOPSTAR-HQ工作要求 |
|||
|
泵浦激光泵浦功率 |
10 W…150 W（帶4個染料池的高功率選項），垂直 |
||
|
電壓 |
110 V 6A / 220 V 3 A, 50/60 Hz, 單相 |
||
|
實驗室 |
dust-free air (flow box) |
||
|
電腦 |
Windows/ Linux, 一個空閑 USB 接口 |
||
|
實驗室 |
無塵 |
||
2、可選功能和附件：
•“升壓”選項，2 個 BBO 串聯，推薦用于泵功率 >70W
•用于高脈沖能量操作的4個放大器單元
3、變頻裝置：
•用查找表實現內部開環倍頻
•溫度穩定的BBO晶體
•高掃描速度，最高可達10納米/分鐘
4、LIOPSTAR-HQ系列主要特點：
重復頻率高達 100 kHz
可通過高功率激光泵浦（高達800 mJ）
ASE < 0.5%
高效偏振匹配激光諧振腔
流量?jī)?yōu)化振蕩器和放大器單元
最先進的集成電子設備和用戶友好的 LabView 軟件
USB端口
通過 TCP/IP 協議遠程控制
FCU自動跟蹤裝置的智能PI控制
最小的占地面積

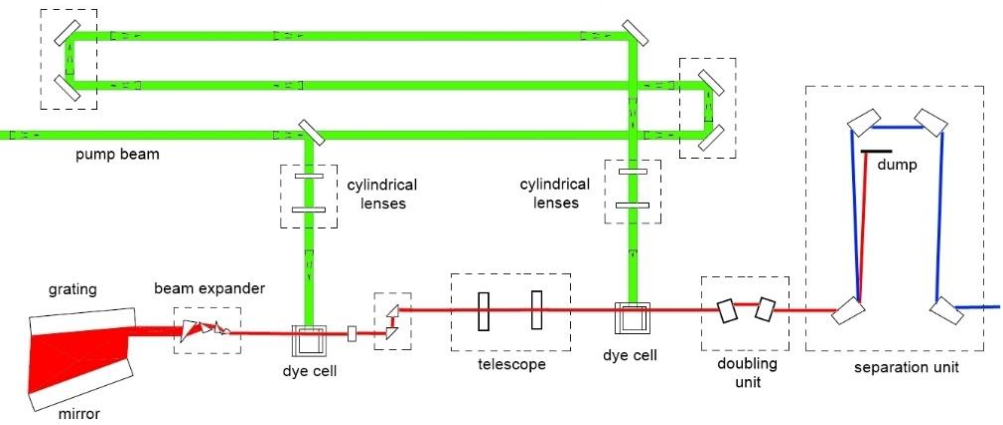

5、相關圖片：
LiopStar-HQ
LiopStar-HQ With 3rd amplifier
6、關于德國LIOP-Tec公司：
德國LIOP-TEC公司位于科隆，有近15年的歷史。公司現任CTO，Dr. Juergen Lindener-Roenneke博士有近20年的研發和運營染料激光器經驗，也是熱衷于染料激光器技術的知名專家。LiopStar系列低重頻染料激光器和LiopStar-HQ高重頻染料激光器則是Dr. Juergen潛心研究多年的成果，廣受好評。LIOP-TEC公司還生產多個類型的機械調整架和光電產品！同時，LIOP-TEC公司和edgewave及InnoLas合作多年，深得好評!
