準分子激光器: CL 5000
準分子激光器是傳統的氣體激光器,由于波長短(紫外),短脈沖寬度,高脈沖能量,是激光器家族不可替代的品種!應用上,準分子激光器在脈沖沉積鍍膜(PLD),光纖光柵刻寫,LASIK,光刻,微納加工等方面占主導的地位。
CL 5000系列技術參數:
|
激光介質 |
ArF |
KrF |
XeCl |
|
波長 (nm) |
193 |
248 |
308 |
|
最大脈沖能量 (mJ) |
20 |
40 |
25 |
|
最大重復頻頻率(Hz) |
|||
|
CL 5100 |
100 |
||
|
最大平均功率 (W) |
|||
|
CL 5100 |
2 |
4 |
2.5 |
|
脈沖能量穩定度(sigma, %) |
< 2 |
||
|
光斑尺寸 (VхH, mm) |
12 х 3.5 |
12 х 4 |
|
|
光束發散角(FWHM, mrad, VхH) |
2 х 1 |
||
|
脈沖持續時間 (FWHM, ns) |
8 – 12 |
||
|
冷卻方式 |
|||
|
CL 5100 |
風冷 |
||
|
CL 5200/5300 |
水冷 |
||
|
重量 (kg) |
80 |
||
|
尺寸 (LхWхH, mm) |
780 х 330 х 583 |
||
|
電源 |
220 V, 50 Hz, < 1000 VA |
||
1000Kz型號可選
窄線寬型號可選,線寬0.03cm-1
F2,157nm型號可選
CL 5000系列主要特點:
陶瓷放電激光腔設計,長壽命
激光腔,電子系統一體化設計
功率穩定運行模式
預混合供氣,使用簡單
計算機控制
相關圖片:

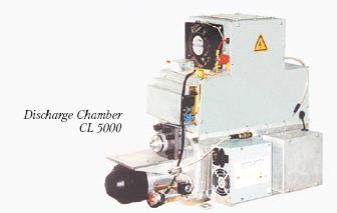

激光腔,電子系統一體化設計,系統緊湊

CL5000系統機械尺寸圖


CL5000準分子激光器光斑模式圖,優秀的光學模式

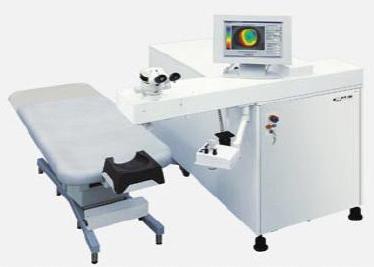

基于CL5000ArF準分子激光器視力屈光矯正系統,該系統已經獲得中國政府頒發的銷售許可證,并有多個系統在中國安裝

準分子激光器光纖光柵(FBG)刻寫原理圖。準分子激光器通常采用KrF(248)
應用:
準分子視力屈光矯正(LASIK)
準分子激光光柵光纖(FBG)刻寫
準分子激光材料加工,微納制造,光刻
關于OptoSystems公司:
OptoSystems公司雇員超過40人,最重要的產品是準分子激光器。同時OptoSystems公司還開發出準分子激光器視力屈光矯正系統(LASIK),該系統已經獲得中國政府頒發的銷售許可證,并有數臺已經在中國安裝。OptoSystems公司的產品線還包括脈沖CO2激光器,YAG激光器等。
資料下載:
CL5000
