倍頻器：SolsTiS ECD-X
外腔倍增器SolsTiS ECD-X 是 SolsTiS 的擴展。它通過在具有優化轉換效率的諧振腔中倍頻來擴展輸出波長范圍，以通過一套晶體和單個光學裝置產生 350-525 nm 的高功率輸出。通過 Hansch-Couillard 鎖定實現對 SolsTiS 的自動、穩定鎖定。ECD-X 自動跟隨 SolsTiS 頻率掃描，以在雙倍波長范圍內提供 >40 GHz 的模式希望自由調諧。
SolsTiS ECD-X技術參數：
|
效率翻倍[1][2][3] |
>22% 的基本功率 >1 W |
|||
|
連續掃描范圍 |
>40 GHz |
|||
|
幅度噪聲 |
<0.5%[4] |
|||
|
光束質量 |
TEM00 M2<1.2 |
|||
|
調諧范圍 |
||||
|
Optics[5] |
350 - 525 nm[6] |
|||
|
倍頻水晶[7] |
||||
|
示例波長 [nm] |
700 |
800 |
900 |
|
|
典型調諧范圍 [nm][8] |
+/- 15 |
+/- 25 |
+/- 30 |
|
|
環境要求 |
||||
|
激光頭尺寸 |

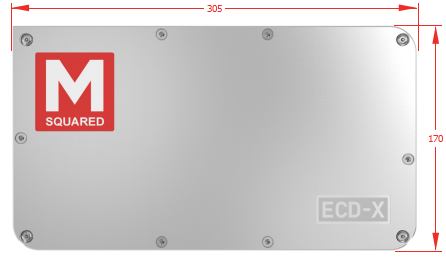

34 cm x Half Rack x 2U, LxWxH |
|||
|
工作溫度范圍 |
16-30°C |
|||
|
最大相對濕度 |
80% 無冷凝，最高 30°C |
|||
|
安裝面 |
光學平臺 |
|||
|
實驗室 |
無塵空氣（推薦層流箱） |
|||
|
注意 |
||||
|
1. 最大輸出功率可達 5 W。更高功率選項請咨詢 2. ECD-X 輸出功率使用指定的基波功率計算 3. 指定在倍頻晶體的中心波長 4. 包括基本的 SolsTiS 噪聲 5. 單光學組，無需更換鏡組（350-525 nm） 6. 其他波長請咨詢 7. 僅舉例，根據客戶指定的波長切割晶體 8. 與峰值相比，典型的調諧范圍對應于 50% 的效率 |
||||
SolsTiS ECD-X主要特點:
|
高效: |
CW 輸入光的高效諧振加倍，轉換效率高達 50% 以實現更高的功率，通常只需 1 W 的基本功率即可實現 40% 的效率 |
|
易于控制: |
易于使用的網絡界面控制精細波長調諧（基頻掃描的自動跟蹤）和鎖定?；蛘?，您可以將一組已發布的 TCP/IP 控件用于第三方應用程序，例如 LabVIEW 和 MATLAB |
|
廣泛的波長覆蓋: |
可互換安裝的晶體封裝可用于不同的波長。一個晶體在任何時候都覆蓋超過 20 納米，很容易互換這些晶體以擴展覆蓋范圍。 |
|
卓越的光束質量: |
SolsTiS ECD-X 具有出色的光束調節光學元件 <1.1 M 2，這有助于使用光纖發射 |
|
光機穩定性: |
它是唯一一個建立在 Invar 基板上的雙腔系統，可提供最大的穩定性 |
|
低內部濕度: |
干燥劑腔可降低內部濕度，無需吹掃 |
|
單光學組件: |
無需更換光學元件（內部或外部） - 為 Ti:Sa 基本范圍設置單個光學元件 |
相關圖片：
關于英國M Squared Lase公司：
英國M Squared Lase公司依托英國圣.安德魯斯大學光子學中心，生產特色化的新一代的各種激光器和太赫茲（THz）系統。M Sqaured公司現有員工40人，其核心團隊有超過15年的鈦寶石激光器設計經驗。
