寬光譜自動掃頻系統TeraScan
M Square公司的SolsTiSTeraScan™高精度連續擴展波長掃描，對于TeraScan™的寬可調諧、窄線寬鈦寶石激光器，solstis是一種選擇。TeraScan使用內置在激光系統的精度和處理能力，在整個solstis的調諧范圍，產生無跳模掃描。在操作中，用戶只需定義掃描類型、掃描范圍和掃描速度，激光系統通過完全自動的移動光學調諧元件，就能完成所需的掃描。激光波長通過雙折射濾光器、標準具和腔長控制。掃描由若干標準與諧振器調諧段“接合”而成，一段的末端精確的匹配連接到下一段的開始。與實驗系統的集成很容易通過電學和TCP/IP接口實現。
光電配置：
帶有TeraScan選項的solstis激光系統，由solstis激光器，波長計，ICE BLOC電子控制器和可以運行波長計軟件的PC組成。運行瀏覽器的同一臺或另一臺計算機可以完全控制系統。
TeraScan的能力是建立在solstis的ICE BLOC電子控制器中，在制作solstis是被配置。波長計是通過USB連接到PC上，該P(yáng)C可以運行的特定波長計軟件和一個可以聯系ICE BLOC控制器的TCP / IP服務器。PC機和ICE BLOC可以直接使用ICEBLOC上的兩個以太網端口或通過外部路由器直接連接在一起。通過光纖電纜，光學傳感器可以把激光輸出連接到波長計上。
掃描類型：
有三種掃描類型可用
普通掃描
通過使用的雙折射濾光片（BRF）和標準具，這會在一個寬的波長范圍產生快速掃描。步驟激光波長進展的步長大約為750MHz。在標準掃描段，掃描速率可以設置從100GHz/s到1GHz/s。段間縫發生大約為250GHz。該掃描類型對快速識別寬度約2GHz的應用是有用的。
精細掃描
利用雙折射濾光片，標準具與諧振器產生更高分辨率的掃描與波長掃描間隔小于5MHz激光線寬。掃描速率在諧振器掃描段可設置為從20GHz/s到1MHz/s, 段間縫發生大約為20GHz.
窄線寬掃描
通過鎖定激光到可選可調的參考腔，線寬度通常在100kHz的高精度掃描被形成。波長掃描間隔比精細掃描更小。掃描速率在諧振腔段可設置為20GHz/s到50kHz/s, 段間縫發生大約為20GHz.
絕對波長精度:
激光的絕對波長是由波長計的絕對精度規格來設置的。高精度波長計可能需要頻繁的校準來維護指定的絕對精度。
同步
通過TeraScan同步實驗裝置的兩種方法被集成到SolsTIS上。TTL輸出信號允許簡單的電同步，在掃描段高，在段間縫低。因此，檢測器和數據記錄器可以很容易地與掃描同步。記錄在solstis日志文件包含一個每一段波長掃描開始和結束的列表。
一種更全面的同步方法是使用IP遠程命令集。如果實驗裝置處于計算機控制之下，這是最好的方法。在這種情況下，該solstis可以指示掃描狀態，包括當前波長和掃描/段間縫的狀態，來控制程序。此外，該solstis可以通過波長計的分辨率，來指示調整到任何波長。
快速窄掃描
TeraScan可被用來在很寬的范圍內發現光譜特性。當一個特征已被確定，內置在solstis的快速掃描裝置可快速的用來標注這個特征。一個快速掃描的寬度可被設置從1MHz到25GHz。掃描時間可設定為從0.1s到60s。來自solstis的同步信號可以在掃描開始或中間，用來觸發外部示波器或其它測量。
dial-a-wavelength（DL）自動調諧和鎖模
TeraScan包含一個自動波長調諧和鎖定的功能。SolsTIS將迅速調到調諧范圍內的任何波長。當目標波長被達到，SolsTIS可以鎖定波長計。絕對精度和漂移/穩定由波長計來確定。
像所有的solstis控件，DL可以通過IP遠程設置命令。通過這個設置，solstis可以給定一個序列波長，形成掃描步長等于或大于波長計分辨率的測量。另一個應用是在關鍵波長上進行一系列的快速測量。
屏幕截圖
下面的屏幕截圖顯示了SolsTIS通過TeraScan軟件的簡單操作：

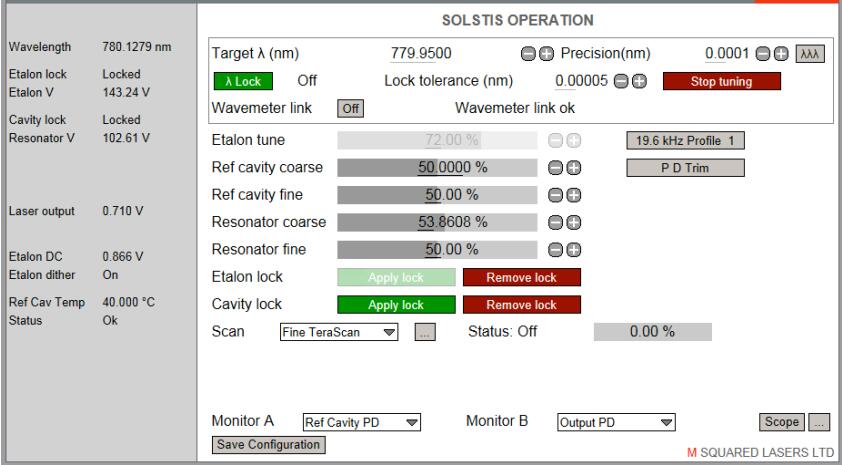

SolsTIS的控制界面（使用TeraScan）

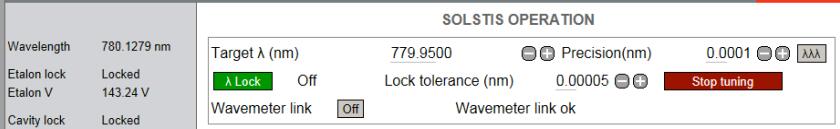

Dial-a-wavelength (DL) 操作
特定波長

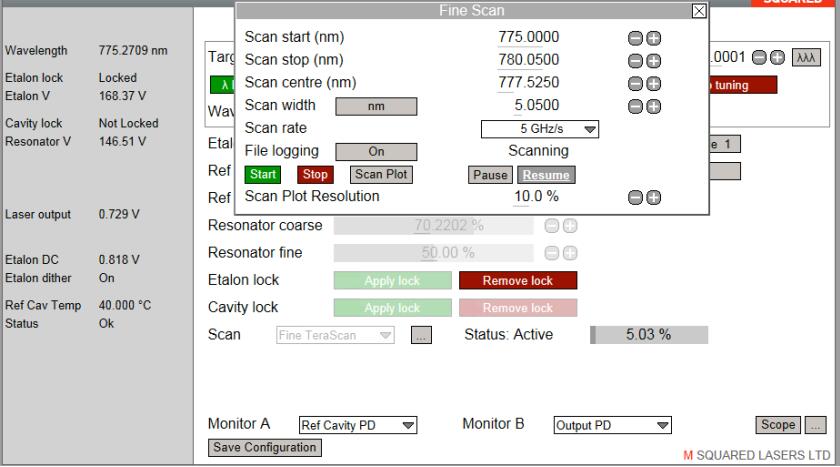

TeraScan設置
關于英國M SquaredLase公司：
英國M Squared Lase公司依托英國圣.安德魯斯大學光子學中心，生產特色化的新一代的各種激光器和太赫茲（THz）系統。M Sqaured公司現有員工40人，其核心團隊有超過15年的鈦寶石激光器設計經驗。
