飛秒激光器:Venteon CEP5
Venteon CEP5是一款完全配置超短脈沖載波包絡相位(CEP)穩定的激光系統。包含venteon ultra激光器,一臺 f-to-2f 干涉儀生成fCEO和一臺超低噪音finesse pure CEP 泵浦激光器,該泵浦激光器采用CEPLoQ™ 技術,支持CEP穩定,無需AOM調節控制和其他電子器件控制。這款設備的光譜帶寬支持直接從振蕩器出來的小于5fs脈寬,其倍頻程輸出由于直接的脈沖CEP穩定而非常寬,沒有通過PCF或PPLN裝置得到額外的光譜展寬實現f-to-2f干涉。僅有10% 的輸出功率用來過濾輸出光譜邊緣, 其余超過 220mW 功率用作后續的實驗。這是在沒有變形激光輸出光束和提供一個優秀的長期鎖定性能的前提下實現CEP穩定最自然、最直接、最信賴的途徑。Laser Quantum支持透明報告脈沖持續時間和詳細信息是否我們的數據是基于傅里葉轉換計算的理論值還是使用 SPIDER 技術和儀器實際測量出來的。至于venteon CEP5, 傅里葉轉換計算值小于5fs,實際測量時小于5.5fs。兩個值之前的細微差別取決于對激光器相位控制的能力。
venteon CEP5 技術參數:
|
venteon CEP5 |
|
|
輸出功率 |
>220 mW |
|
脈沖能量 |
>2.75 nJ |
|
中心波長 |
830 nm ± 30 nm |
|
光譜帶寬 (@-10 dBc) |
>300 nm |
|
脈沖持續時間(測量) |
<6 fs |
|
脈沖持續時間(FTL) |
<5.5 fs |
|
噪聲(RMS) |
<0.05 % |
|
光束直徑 |
1.2 mm ± 0.3 mm |
|
發散角 |
<3 mrad |
|
M2 |
<1.2 |
|
功率穩定性(24小時內的有效值) |
<1 % |
|
重復頻率 |
80 MHz |
|
fceo-beat的信噪比(@100 kHz RBW) |
>30 dB (>27 dB with CEP zero option) |
|
CEP相位噪聲 |
<100 mrad (<150 mrad, with CEP zero option) |
|
偏振 |
>100:1 horizontal |
|
工作溫度 |
21 °C +/- 3 °C |
|
預熱時間 |
<20 min |
|
重量(頭) |
30 kg |
相關功能與附件:
Pure ultra-low noise technology: 將pump laser 升級至finesse pure (僅限venteon one )
CEP ready upgrade:將 finesse pure 升級至 finesse pure CEP (適用于 venteon power, ultra & dual)
CEP upgrad: 包括f-to-2f 干涉儀和鎖定電子設備 要求系統準備好 CEP (適用于venteon power, ultra and dual)
CEP-zero upgrade:要求系統具備CEP 功能(僅適用于venteon ultra 和dual)
PD option:重復率監控二極管,通過SMA 連接器輸出,10GHz 帶寬(適用于所有venteon 激光器)
PST option: preparation for rep. rate stabilisation:快速和慢速壓電安裝反射鏡,微電機精細腔長控制。為了實現時序穩定,需要PD 選件和 TL-1000。 (適用于所有venteon激光器)
TL-1000:需要 PD & PST options (適用于所有venteon 激光器)

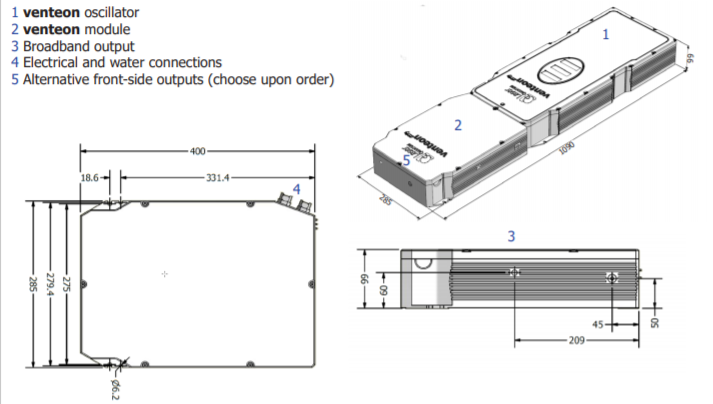

包裝完整的包裝解決方案
包裝(venteon CEP5) 完整的包裝解決方案
venteon CEP5主要特點:
脈沖持續時間(FTL)(測量)
平均輸出功率>220 mW
完全配置的CEP鎖定激光器
與CEPLoQ集成的泵浦激光器™ 技術
相關圖片:
|

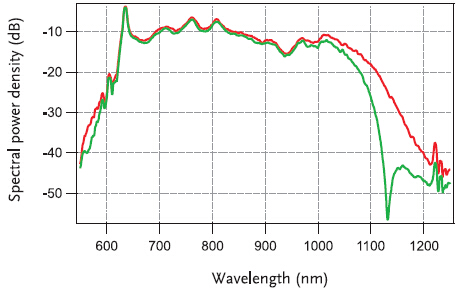

紅色為無過濾CEP穩定激光輸出光譜,綠色為可用CEP穩定輸出光譜。 |

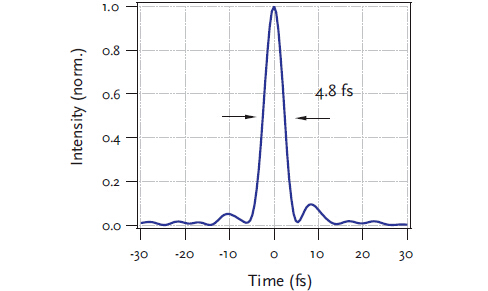

典型的幾個周期脈沖,脈寬為4.8fs (SPIDER實測)。 |
|

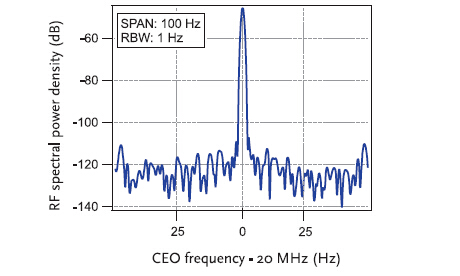

在100MHz范圍穩定型 fCEO -beat @ 20MHz, 1Hz分辨帶寬,SNR >60dB. |
長期追蹤穩定的CEO頻率拍音@20MHz,顯示出非凡的穩定性。 |
|

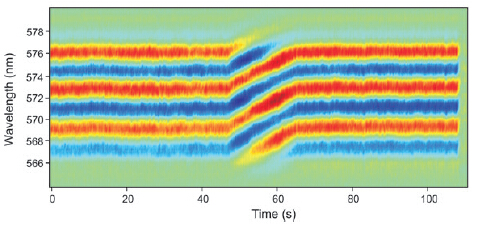

跳出循環測出1011振蕩脈沖生成CEP Zero鎖,提供該技術的特殊性能。如圖中間部分所示,在外腔光束中插入鏡子調諧相位。 |
![]() |
