光束整形器: πShaper 12_12_Series
利用這些獨特的工具，可以將類似高斯的單?；蚨嗄＜す夤馐D(zhuǎn)換為光強分布為準直平頂?shù)墓馐?，且具有接?00%的轉換效率。πshaper產生的準直平頂光束具有一個大的工作距離。這使得能夠用常規成像光學元件對光束進行操作和改變光束光斑大小。幾乎相同的有效尺寸的輸入和輸出光束讓它易于集成在應用程序中。最初設計為消色差光學系統的πshaper可以與各種激光器同時工作。
技術參數
|
piShaper 12_12_Series的共同參數 |
|
|
輸入光束 |
類似高斯的單模或多模激光光束 |
|
輸出光束 |
1、準直的2、平頂光（平整度<5%）3、邊緣具有較高的坡度 |
|
其他特征 |
1、可用與高峰值功率的脈沖激光器（高阻抗）2、結構緊湊3、長工作距離4、保護窗口（可選） |
|
安裝 |
輸入：M27x1、輸出：M33x1 |
|
型號 |
輸入光束, 1/e2 ,Ø,mm |
輸出光束mm |
波長范圍 nm |
直徑mm |
長度mm |
應用 |
|
_2.05_HP |
Ø12.0-12.1 |
12.1 |
1900-2160 |
42 |
358 |
中紅外激光器 |
|
_1064_HP |
Ø12.0-12.1 |
12.0 |
1020-1100 |
42 |
358 |
Nd:YAG 光纖激光器 近紅外激光器 |
|
_1064_HP_W |
Ø12.0-12.1 |
12.0 |
49 |
360 |
高功率USP激光器 水冷系統 |
|
|
_TIS_HP |
Ø12.0-12.1 |
12.0 |
700-900 |
42 |
358 |
鈦寶石、 近紅外激光器 |
|
_532 |
Ø12.8-13.0 |
11.8 |
515-550 |
49 |
270 |
2nd諧波Nd:YAG 可見光激光器 |
|
_532_HP |
Ø12.0-12.1 |
11.8 |
42 |
358 |
||
|
_355_HP |
Ø12.0-12.1 |
11.3 |
330-380 |
42 |
358 |
3rd諧波Nd:YAG， UV激光器 |
|
_325 |
Ø12.7-12.9 |
11.4 |
305-345 |
49 |
270 |
UV激光器 |
|
_266 |
Ø12.6-12.8 |
10.6 |
250-270 |
42 |
285 |
4th諧波Nd:YAG， UV激光器 |
|
_266_HP |
Ø12.0-12.1 |
10.6 |
42 |
358 |
||
|
_266_C |
60 mrad |
12.0 |
42 |
285 |
應用：
自由電子激光器
熒光技術
飛板技術
顯示器制造技術
質譜
超短脈沖激光泵浦
MOPA激光器
材料加工

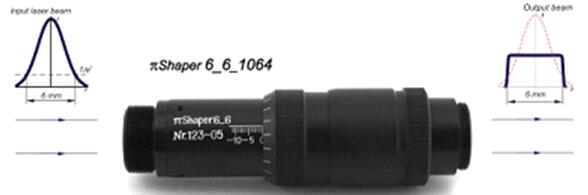

piShaper原理：可以將高斯能量分布的平行光束整形為平臺分布。
對比

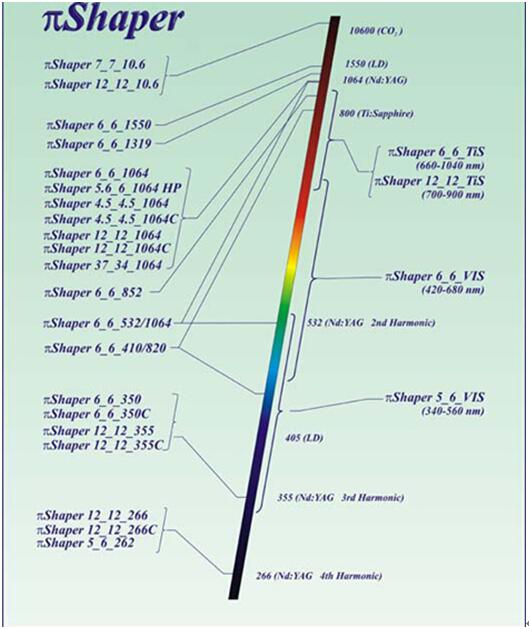

Spectral correspondence
關于ADLOPTICA公司：
德國ADLOPTICA公司是從原Moltech公司分離出來的公司，專門經營光束整形器業務。光束整形器（或稱光束勻化器）可以將高斯能量分布的激光光束，整形勻化為平頂分布，應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。iShaper應用于要求平頂?shù)臏?zhǔn)直光束的應用Focal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用，效果毋庸置疑！
