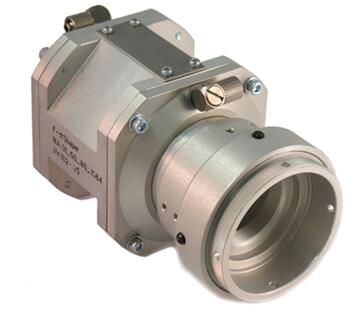

光束整形器: Focal-πShaper NA 0.1_50_80_1064
利用這些獨特的工具，可以將類似高斯的單?；蚨嗄＜す夤馐D(zhuǎn)換為光強分布為準直平頂?shù)墓馐?，且具有接?00%的轉換效率。πshaper產生的準直平頂光束具有一個大的工作距離。這使得能夠用常規成像光學元件對光束進行操作和改變光束光斑大小。幾乎相同的有效尺寸的輸入和輸出光束讓它易于集成在應用程序中。最初設計為消色差光學系統的πshaper可以與各種激光器同時工作。對任意波長的聚焦激光束都具有較高的光束整形效率（接近100%）。特殊的_HP版本還適用于ps和fs激光器。
技術參數
|
Focal-πShaper NA 0.1_50_80_1064 共同參數 |
|||
|
輸入光束 |
1、TEM00,M2<1.4 2、發散的 |
||
|
輸出光束 |
1、準直的或者低發散的2、直徑<20mm |
||
|
三維 |
直徑77mm；長130mm |
||
|
其他特征 |
1、水冷2、適用于光纖激光器3、結構緊湊4、兼容QBH接口5、可配合光學鏡掃描儀適用6、任何類型的衍射限制聚焦透鏡的操作 |
||
|
重量 |
650g |
||
|
激光功率 |
< 2kW（CW） |
||
|
光譜范圍 |
1020-1100nm |
||
|
安裝 |
輸入：內部螺紋 M30x0.75，5-axis QBH mount 輸出：外部螺紋M30x0.75 |
||
|
Focal-πShaper NA 0.1_50_80_1064 參數 |
|||
|
模式 |
Focal-πShaper NA0.1_50_80_1064 |
Focal-πShaper NA0.06_50_80_1064 |
|
|
輸入發散角2θ，rad |
0.2-0.24 |
0.1-0.12 |
|
應用：
標記和雕刻
激光融化
鉆孔術
切割
材料加工
雕刻
焊接
激光加熱

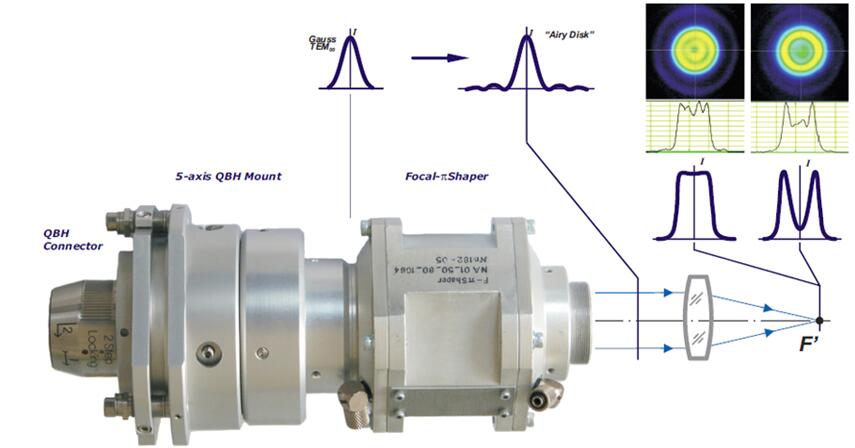

原理
實例

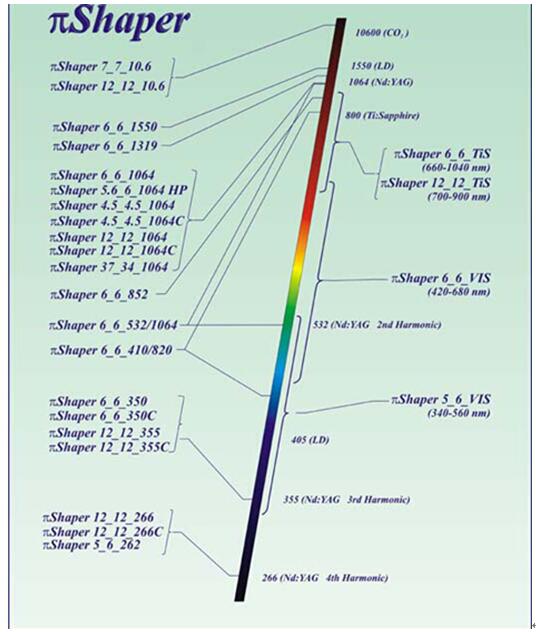

Spectral correspondence
關于ADLOPTICA公司：
德國ADLOPTICA公司是從原Moltech公司分離出來的公司，專門經營光束整形器業務。光束整形器（或稱光束勻化器）可以將高斯能量分布的激光光束，整形勻化為平頂分布，應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。iShaper應用于要求平頂?shù)臏?zhǔn)直光束的應用Focal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用，效果毋庸置疑！
