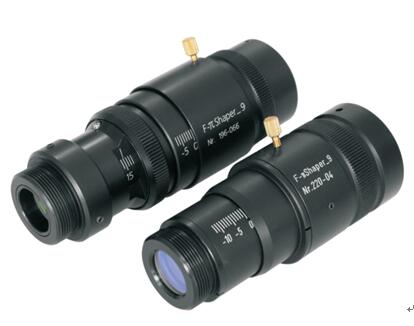

光束整形器: Focal-πShaper 9_xxx
利用這些獨特的工具，可以將類似高斯的單?；蚨嗄＜す夤馐D(zhuǎn)換為光強分布為準直平頂?shù)墓馐揖哂薪咏?00%的轉換效率。πshaper產生的準直平頂光束具有一個大的工作距離。這使得能夠用常規成像光學元件對光束進行操作和改變光束光斑大小。幾乎相同的有效尺寸的輸入和輸出光束讓它易于集成在應用程序中。最初設計為消色差光學系統的πshaper可以與各種激光器同時工作。對任意波長的聚焦激光束都具有較高的光束整形效率（接近100%）。特殊的_HP版本還適用于ps和fs激光器。
技術參數
|
Focal-pShaper 9_xxx 共同參數 |
|||||||||
|
輸入光束 |
1、TEM00，準直的或者低發散角（全發散角 ±5mrad ）2、直徑<16mm 3、最佳的高斯光束直徑為4-6毫米（1 / E2） |
||||||||
|
輸出光束 |
1、準直的或者低發散的2、直徑<16mm |
||||||||
|
光斑形狀 |
1、圓形2、方形（ Focal-pShaper 9_xxx_q versions ） |
||||||||
|
工作距離 |
200-350mm（根據光斑大小和光束強度特征） |
||||||||
|
其他特征 |
1、設備易于集成2、結構緊湊3、任何類型的衍射限制聚焦透鏡的操作4、容易對準5、可用于掃描光學鏡掃描儀 |
||||||||
|
重量 |
<200g |
||||||||
|
安裝 |
外部螺紋 M27x1
|
||||||||
|
Focal-pShaper 9_xxx 參數 |
|||||||||
|
模式 |
_1064_HP |
_1940 |
_1550 |
_1064 |
_TiS |
_532 |
_355 |
_266 |
|
|
光譜范圍nm |
1020-1100 |
1800-2050 |
1450-1650 |
1020-1100 |
750-850 |
515-550 |
330-380 |
250-280 |
|
|
尺寸 直徑/長 |
39/104 |
41/110 |
|||||||
|
Max.推薦 注：@5ns,Mj/cm2 |
200 |
100 |
|||||||
應用：
太陽能電池生產的激光技術
激光加熱
標記和雕刻
鉆孔術
切割
材料加工
印刷
焊接

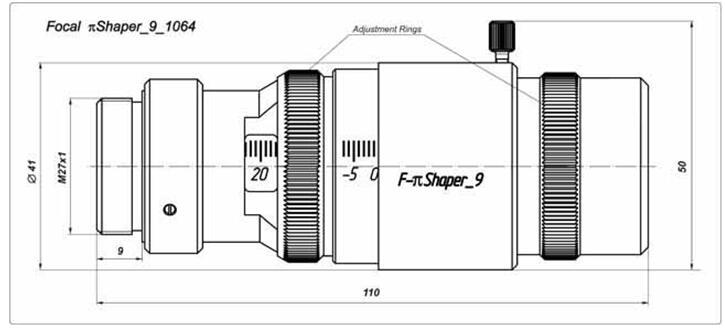

尺寸
實例
激光加熱

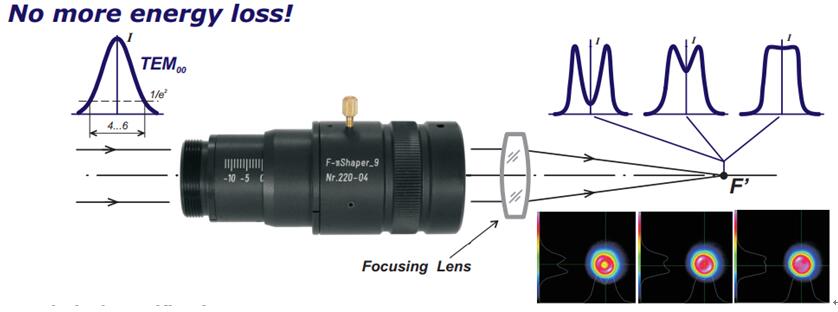

對比圖

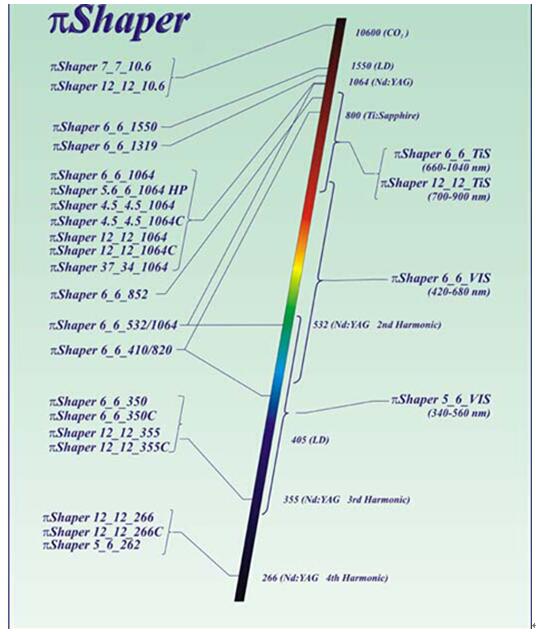

Spectral correspondence
關于ADLOPTICA公司：
德國ADLOPTICA公司是從原Moltech公司分離出來的公司，專門經營光束整形器業務。光束整形器（或稱光束勻化器）可以將高斯能量分布的激光光束，整形勻化為平頂分布，應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。iShaper應用于要求平頂?shù)臏?zhǔn)直光束的應用Focal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用，效果毋庸置疑！
