光纖耦合整形器：πShaper NA 0.1 / 0.2
結合準直和聚焦光學器件，優化了在910-980nm的多模高功率光纖耦合二極管激光器和1050-1080nm波段的固態激光器，直接連接到光纖，以接近100%的效率將發散的高斯光束轉換成具有環形或頂部光強分布的光束，根據光學設計提供圓形或線性斑點
技術參數
|
πShaper NA 0.1 / 0.2 參數 |
||
|
輸入光束 |
1、類似高斯的多模激光光束2、發散的 |
|
|
輸出光束 |
1、逐漸減小的2、角度2θ=0.04-0.07 |
|
|
操作波長 |
高功率光纖耦合激光器910-980nm 固體激光器1050-1080 |
|
|
工作距離 |
200-350mm（根據光斑大小和光束強度特征） |
|
|
激光功率 |
< 6kw（連續激光器） |
|
|
其他特征 |
1、水冷 2、其他波長可設計 |
|
|
尺寸 |
- Diameter 100 mm；- Length 250-300 mm |
|
|
重量 |
<3kg |
|
|
|
πShaper NA0.2_910-980 |
πShaper NA0.1_1064 |
|
多模光纖 |
1、數值孔徑0.22 2、光纖孔徑直徑100-1000μm 3、光束發散2θ=0.38-0.4rad |
1、數值孔徑0.13 2、光纖孔徑直徑50-400μm 3、光束發散2θ=0.15-0.18rad |
|
光譜范圍nm |
910-980 |
1050-1080 |
|
應用 |
光纖耦合二極管激光器 |
光纖和光纖耦合固體激光器 |
應用：
焊接
退火
硬化
切割
熔覆
有光束強度均勻需求的技術

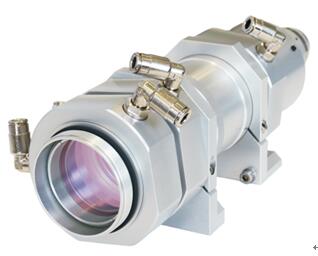

實物圖

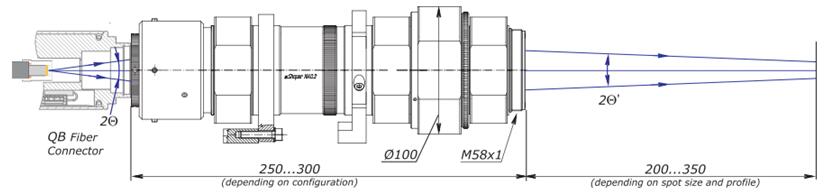

原理

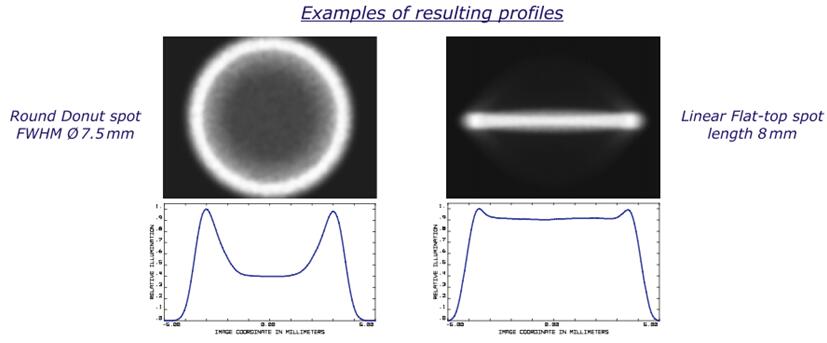

piShaper原理：光束整形結果樣例。

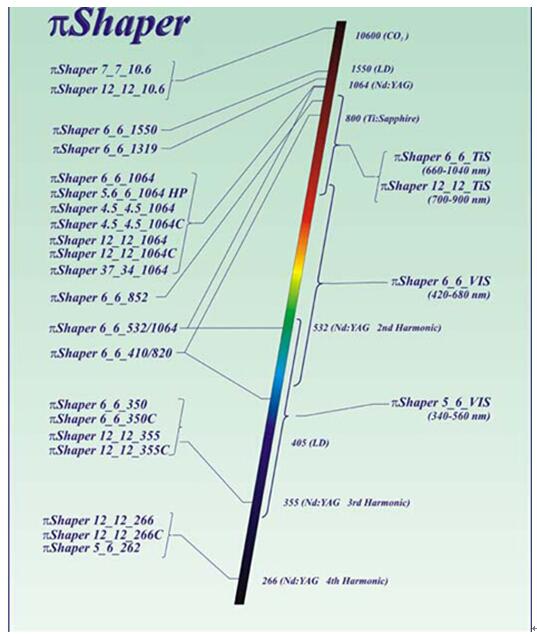

Spectral correspondence
關于ADLOPTICA公司：
德國ADLOPTICA公司是從原Moltech公司分離出來的公司，專門經營光束整形器業務。光束整形器（或稱光束勻化器）可以將高斯能量分布的激光光束，整形勻化為平頂分布，應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。iShaper應用于要求平頂?shù)臏?zhǔn)直光束的應用Focal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用，效果毋庸置疑！
