多焦點物鏡:foXXus
具有專利設計的能產生多焦點的物鏡,可以用于多KW激光器。foXXus物鏡可以在一個焦平面產生1,2,4個焦點。其中3.5-11.1表示在空氣中的△F(mm),F(xiàn)代表焦距。材料內部裂紋通常比光學設計中定義的△F更長。
foXXus技術參數:
|
multi‐kW激光器foXXus物鏡通用 |
|
|
描述 |
多焦點物鏡 用作聚焦透鏡或作為準直器 |
|
通光孔徑 |
48mm |
|
視場角 |
± 1° |
|
最大功率 |
6kW |
|
直徑 |
90mm |
|
長度 |
75mm |
foXXus光學元件特點
|
型號 |
光譜范圍,nm |
DF ,μm (空氣) |
焦距,mm |
工作距離,mm |
|
_3.5‐11.1_F200_NIR |
920-1100 |
2焦點:3.5/11.1 4焦點:3.8/3.5/3.8 |
~202(197 ‐ 208.5) |
158.5-169.6 |
|
_3.5‐11.1_F200_1064 |
1020-1100 |
|||
|
_5.4‐17.4_F250_1064 |
1020-1100 |
2焦點:5.4/17.4 4焦點:5.7/5.4/6.3 |
~252(243.5‐ 261.6) |
205.1-222.5 |
其他特征
高透射率
多焦點的無損耗能量分布
焦點間距可變
可用于TEM00 和多模激光器
可用于kW激光器
應用:
切割
焊接

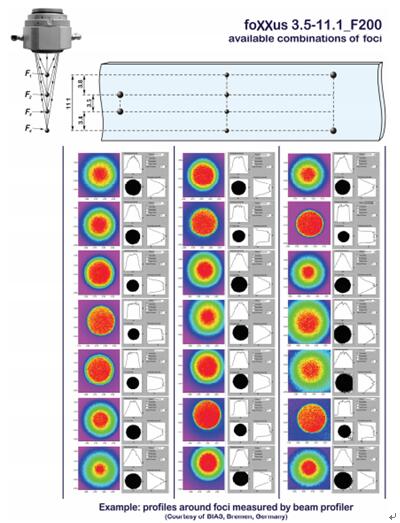

原理:

實例應用:

關于ADLOPTICA公司:
德國ADLOPTICA公司是從原Moltech公司分離出來的公司,專門經營光束整形器及多物鏡業務。光束整形器(或稱光束勻化器)可以將高斯能量分布的激光光束,整形勻化為平頂分布,應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。piShaper應用于要求平頂?shù)臏?zhǔn)直光束的應用Focal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用,效果毋庸置疑!
