水冷卻型超低溫制冷設備
奧地利CryoSpectra公司生產的超低溫制冷設備是一款設計緊湊的高功率循環冷卻器，其低溫、高冷卻性能主要應用于高功率激光器。獨特的閉環冷卻特征保證其免維護，由制冷機主機、靈活的連接線和特殊的制冷頭組成。制冷頭配有真空法蘭，可直接與組裝在高功率激光器里的晶體熱源相連，保證激光器內無振動。超低溫制冷設備主要包括風冷卻型超低溫制冷器、水冷卻型超低溫制冷器和客戶定制型超低溫制冷器。其中水冷卻型超低溫制冷器主要有九大型號： K170020W、K130075W、K130100W、K130150W、K130250W、K130500W、K110075W、K110150W和K110300W
水冷卻型超低溫制冷器技術參數：
K170系列技術參數：
|
型號 |
K170020W |
K170040W |
|
最大制冷量 |
20 W @ 170 K |
40 W @ 170 K |
|
溫度范圍 |
160 K - 170 K |
160 K - 170 K |
|
冷卻時間 |
20分鐘 |
20分鐘 |
|
最大噪音 |
51 dB(A) @ 1 m |
52 dB(A) @ 1 m |
|
制冷機主機重量 |
17 kg |
25 kg |
|
制冷機主機尺寸 |
0.36mx 0.33mx 0.35m |
0.37mx0.32mx0.35m |
|
冷卻頭規格 |
CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar |
|
|
功率 |
單相 AC 220 V-240 V 50 Hz, typ. 540 W |
單相 AC 220 V-240 V 50 Hz, typ. 590 W |
|
冷卻線規格 |
2.5 m |
2.5 m |
|
最小彎曲半徑 |
0.3 m |
0.3 m |
|
應用 |
激光晶體冷卻， |
|
K130系列技術參數：
|
型號 |
K130075W |
K130100W |
K130150W |
|
最大制冷量 |
75W @ 130 K |
100 W @ 130 K |
150 W @ 130 K |
|
溫度范圍 |
100 K - 130 K |
100 K - 130 K |
100 K - 130 K |
|
冷卻時間 |
20分鐘 |
20分鐘 |
20分鐘 |
|
最大噪音 |
56 dB(A) @ 1 m |
57 dB(A) @ 1 m |
59 dB(A) @ 1 m |
|
制冷機主機重量 |
42 kg |
45 kg |
48 kg |
|
制冷機主機尺寸 |
0.57mx0.42mx0.40m |
0.57mx0.42mx0.40m |
0.57mx0.42mx0.40m |
|
冷卻頭規格 |
CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar |
||
|
功率 |
單相 AC 220 V-240 V 50 Hz, typ. 750 W 單相 AC 208 V-230 V 60 Hz, typ. 750 W |
單相 AC 220 V-240 V 50 Hz, typ. 1000 W 單相 AC 208 V-230 V 60 Hz, typ. 1000 W |
單相 AC 220 V-240 V 50 Hz, typ. 1600 W 單相 AC 208 V-230 V 60 Hz, typ. 1600 W |
|
冷卻線規格 |
2.5m |
2.5m |
2.5 m |
|
最小彎曲半徑 |
0.3 m |
0.3 m |
0.3 m |
|
應用 |
激光晶體冷卻， |
||
K130系列技術參數：
|
型號 |
K130250W |
K130500W |
K130750W |
K1301000W |
|
最大制冷量 |
250 W @ 130 K |
500W @ 130 K |
750 W @ 130 K |
1000 W @ 130 K |
|
溫度范圍 |
100 K - 130 K |
100 K - 130 K |
100 K - 130 K |
100 K - 130 K |
|
冷卻時間 |
20分鐘 |
20分鐘 |
20分鐘 |
30分鐘 |
|
最大噪音 |
62 dB(A) @ 1 m |
64 dB(A) @ 1 m |
65 dB(A) @ 1 m |
65 dB(A) @ 1 m |
|
制冷機主機重量 |
68 kg |
87 kg |
129 kg |
134 kg |
|
制冷機主機尺寸 |
0.59mx0.46mx0.48m |
0.80mx0.44mx0.48m |
0.82mx0.90mx0.58m |
0.82mx0.90mx0.58m |
|
冷卻頭規格 |
CFF–40： 重量0.980kg,表面鍍金、拋光，適用真空度10-12mbar |
CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar |
||
|
功率 |
單相 AC 220 V-240 V 50Hz, typ. 2900 W typ. 2900 W |
三相 AC 380-420 V 50Hz, typ. 5800 W typ. 5800 W |
三相 AC 380-420 V 50Hz, typ. 7300 W typ. 7300 W |
三相 AC 380-420 V 50Hz, typ. 7300 W typ. 7300 W |
|
冷卻線規格 |
3 m |
3 m |
3 m |
3 m |
|
最小彎曲半徑 |
0.4 m |
0.4 m |
0.3 m |
0.3 m |
|
應用 |
激光晶體冷卻， |
|||
K110系列技術參數：
|
型號 |
K110075W |
K110150W |
K110300W |
K110600W |
|
最大制冷量 |
75 W @ 110 K |
150W @ 110 K |
300W @ 110 K |
600W @ 110 K |
|
溫度范圍 |
90 K - 110 K |
90 K - 110 K |
90 K - 110 K |
90 K - 110 K |
|
冷卻時間 |
20分鐘 |
20分鐘 |
20分鐘 |
20分鐘 |
|
最大噪音 |
59 dB(A) @ 1 m |
62 dB(A) @ 1 m |
64 dB(A) @ 1 m |
64 dB(A) @ 1 m |
|
制冷機主機重量 |
47 kg |
67 kg |
85 kg |
136 kg |
|
制冷機主機尺寸 |
0.57mx0.42mx0.40m |
0.59mx0.46mx0.48m |
0.80mx0.44mx0.48m |
0.82mx0.90mx0.58m |
|
冷卻頭規格 |
CFF–40： 重量0.980kg,表面鍍金、拋光，適用真空度10-12mbar |
|||
|
功率 |
單相 AC 220-240 V 50 Hz, typ. 1600W 或單相 AC 208 V-230 V 60 Hz, typ. 1600 W |
單相 AC 220-240 V 50 Hz, typ. 2900 W typ. 2900 W |
三相 AC 380 V-420 V 50 Hz, typ. 5800 W typ. 5800 W |
三相 AC 380 V-420 V 50 Hz, typ. 5800 W typ. 5800 W |
|
冷卻線規格 |
2.5 m |
3 m |
3 m |
3 m |
|
最小彎曲半徑 |
0.3 m |
0.4 m |
0.4 m |
0.4 m |
|
應用 |
激光晶體冷卻， |
|||
K100系列技術參數：
|
型號 |
K100075W |
K100100W |
K100150W |
K100300W |
K100500W |
|||
|
最大制冷量 |
75 W @ 100 K |
100W @ 110 K |
150W @ 110 K |
300W @ 110 K |
500W @ 110 K |
|||
|
溫度范圍 |
90 K - 100 K |
90 K - 110 K |
90 K - 110 K |
90 K - 110 K |
90 K - 110 K |
|||
|
冷卻時間 |
20分鐘 |
20分鐘 |
20分鐘 |
20分鐘 |
20分鐘 |
|||
|
最大噪音 |
59 dB(A) @ 1 m |
59 dB(A) @ 1 m |
59 dB(A) @ 1 m |
64 dB(A) @ 1 m |
64 dB(A) @ 1 m |
|||
|
制冷機主機重量 |
49 kg |
55 kg |
69 kg |
85 kg |
137 kg |
|||
|
制冷機主機尺寸 |
0.66mx0.51mx0.48m
|
0.82mx0.90mx0.58m
|
||||||
|
冷卻頭規格 |
CFF–40： 重量0.645kg,表面鍍金、拋光， 適用真空度10-12mbar 適用真空度10-7mbar |
|||||||
|
功率 |
單相 AC 220-240 V 50 Hz,typ. 1700W 或 單相 AC 208 V-230 V 60 Hz,typ. 1700 W |
單相 AC 220-240 V 50 Hz,typ. 2200 W 單相 AC 208 V-230 V 60 Hz, typ. 2200 W |
單相 AC 220-240 V 50 Hz,typ. 2500 W 單相AC208V-230 V 60 Hz, typ. 2500 W |
三相 AC 380 V-420 V 50 Hz, typ. 5800 W typ. 5800 W |
三相 AC 380 V-420 V 50 Hz, typ. 6400 W typ. 6400 W |
|||
|
冷卻線規格 |
2.5 m |
2.5 m |
2.5 m |
3 m |
3 m |
|||
|
最小彎曲半徑 |
0.3 m |
0.3 m |
0.3 m |
0.4 m |
0.3 m |
|||
|
應用 |
激光晶體冷卻， |
|||||||
K090系列技術參數：
|
型號 |
K90100W |
K90150W |
K90200W |
K90300W |
|
最大制冷量 |
100W @ 110 K |
150W @ 110 K |
200W @ 110 K |
300W @ 110 K |
|
溫度范圍 |
75 K - 90 K |
75 K - 90 K |
75 K - 90 K |
75 K - 90 K |
|
冷卻時間 |
20分鐘 |
20分鐘 |
20分鐘 |
30分鐘 |
|
最大噪音 |
60 dB(A) @ 1 m |
61 dB(A) @ 1 m |
63 dB(A) @ 1 m |
63 dB(A) @ 1 m |
|
制冷機主機重量 |
91 kg |
129 kg |
132 kg |
139 kg |
|
制冷機主機尺寸 |
0.78mx0.68mx0.58m |
0.82mx0.90mx0.58m |
||
|
冷卻頭規格 |
CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar |
|||
|
功率 |
三相 AC 380 V-420 V 50 Hz, typ. 3600 W 三相 AC 380 V-420 V 60 Hz, typ. 3600 W |
三相 AC 380 V-420 V 50 Hz, typ. 4900 W 三相 AC 380 V-420 V 60 Hz, typ. 4900 W |
三相 AC 380 V-420 V 50 Hz, typ. 5500 W 三相 AC 380 V-420 V 60 Hz, typ. 5500 W |
三相 AC 380 V-420 V 50 Hz, typ. 6300 W 三相 AC 380 V-420 V 60 Hz, typ. 6300 W |
|
冷卻線規格 |
3.0 m |
3 m |
3 m |
3 m |
|
最小彎曲半徑 |
0.3 m |
0.3 m |
0.3 m |
0.3 m |
|
應用 |
激光晶體冷卻， |
|||
相關圖片：
帶真空flangeKF50 的標準冷頭單元

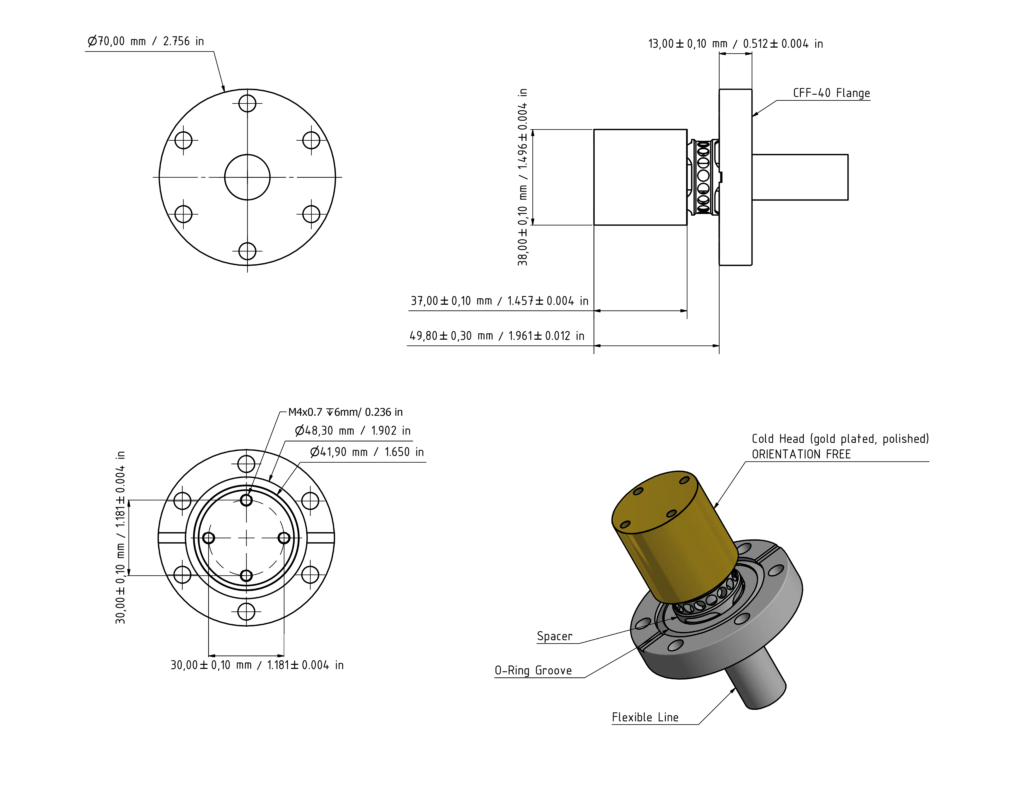

帶真空flange的標準冷頭裝置CFF40

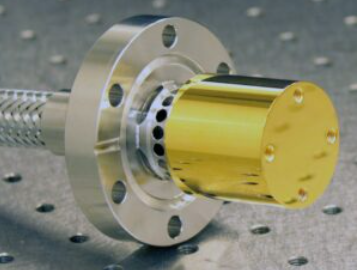

帶真空flange的標準冷頭裝置CFF40
關于奧地利CryoSpectra公司：
奧地利CryoSpectra公司位于維也納，專門致力于低振動超低溫制冷設備的開發在著名的FemtoLasers公司的飛秒放大器之中，鈦寶石晶體工作于很低的溫度，該超低溫制冷設備正是奧地利CryoSpectra公司提供的。奧地利CryoSpectra公司還向如Amplitude Technologies公司等TW級鈦寶石激光器系統制造商提供超低溫制冷設備。 奧地利CryoSpectra公司所用的制冷劑為特殊的混合液態氣體，制冷溫度在100-130K，目前制冷功率達到300W。和其他用液氦作為制冷劑的同類制冷設備和技術相比，奧地CryoSpectra公司所用的制冷劑工作于連續狀態，因而沒有振動，稱為無振動超低溫制冷器。液氦為制冷劑做成的制冷器由于是制冷器為脈沖噴射方式運行，振動和噪聲很大。這對于鈦寶石飛秒激光器系統是很大的弊病。CryoSpectra公司的無振動超低溫制冷器中制冷劑為終身設計壽命，無需更換制冷劑。制冷器本身有風冷卻和水冷卻兩種，如果是水冷卻，需要的冷卻水流量很低，如150W的機型只需3l/分鐘。該制冷器開機即可使用，無需安裝調整和維護。體積也很小，主機可以放在平臺下面。
