Microchip高性能綠色微片激光器：SNG系列
為了產生幾百皮秒的高峰值功率綠色脈沖，微芯片激光器經濟、緊湊且可靠。 532nm 脈沖是通過來自 IR 系統的諧波轉換產生的，相同的緊湊型密封封裝可用于任一波長。微芯片也易于操作和維修； 控制器可與每個激光頭型號一起使用，并在幾分鐘內更換，同時保持恒定性能。 SNG 系列專為高平均功率而設計，以高達 70kHz 的重復頻率提供數千瓦的峰值功率。
SNG HighPerformances Green Microchip Series技術參數：
|
|
SNG-03E-100 |
SNG-20F-100 |
SNG-40F-100 |
SNG-50F-100 |
SNG-70F- 100(6) |
SNG-100P- 100 |
SNG-150P- 100 |
|
波長 |
532nm |
532nm |
532nm |
532nm |
532nm |
532nm |
532nm |
|
重復頻率 |
>5kHz |
>19kHz |
>35kHz |
≥45kHz |
>65kHz |
>20kHz |
>29kHz |
|
恒定脈寬范圍 |
<0.75ns |
<0.75ns |
<0.75ns |
<0.65ns |
<0.55ns |
<0.85ns |
<0.75ns |
|
輸出功率(2) |
>15mW |
>48mW |
>52mW |
>45mW |
>13mW |
>100mW |
>150mW |
|
輸出能量 |
>3μJ |
>2.5μJ |
>1.5μJ |
>1μJ |
>0.2μJ |
>5μJ |
>5μJ |
|
峰值功率 |
>4kW |
>3kW |
>2kW |
>1.5kW |
>0.35kW |
>7kW |
>7kW |
|
短期（1 分鐘） |
<±1% |
<±1% |
<±1% |
<±1% |
<±1% |
<±2% |
<±2% |
|
長期（6 小時） |
<±3% |
<±3% |
<±3% |
<±3% |
<±3% |
<±3% |
<±3% |
|
光斑形狀 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
|
光束發散全角@1/e2 水平方向 垂直方向 |
10± 2 mrad 9 ± 2 mrad |
10±2mrad(6) |
10±2mrad 9±2mrad |
11±2mrad 11±2mrad |
14mrad |
4.2±1mrad 4.2±1mrad |
6±1mrad |
|
M2(4) |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.25 |
<1.3 |
|
光斑橢圓度(5) |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.2 |
<1.2 |
|
偏振 |
線性 |
線性 |
線性 |
線性 |
線性 |
線性 |
線性 |
|
包裝尺寸 |
115x29x36mm |
145x42x35mm |
145x42x35mm |
145x42x35mm |
145x42x35mm |
145x42x35mm |
145x42x35mm |
|
包裝重量 |
250g |
300g |
300g |
300g |
300g |
300g |
300g |
|
選項（表p3） |
- |
S |
S |
S |
S |
S |
S |
|
注意事項 |
||||
|
(1) 使用 1Ghz 光電二極管和 1GHz/10GS/s 示波器測量。 (2) 使用 OPHIR 熱功率傳感器 (OPHIR 3A-FS-SH) 進行的測量 (3) 對于 < ± 3°C 和 < 3°C/小時的溫度變化，穩定性用熱量計測量 - 檢測器波段 [DC, 2Hz] (4) 平均平均值 M = √(XY)，X 和 Y 分別為橢圓的長軸和短軸 (5) 光束橢圓度計算為主軸遠場發散的比值 |
||||
|
環境參數 |
||||
|
工作溫度 |
0-50°C |
|||
|
激光頭底板最高溫度 |
<50°C |
|||
|
最大功耗 |
<40W |
|||
|
激光頭熱損耗 |
<15W |
|||
|
儲存溫度 |
0-50°C |
|||
|
Shock of 11ms，根據IEC 68-2-27 |
25g |
|||
|
振動頻率5Hz to 500Hz，根據 IEC 68-2-6 |
2g |
|||
|
證書 |
||||
|
激光器分類根據IEC60825-1:2007 |
3B |
|||
|
符合CDRH |
Yes, 與 -DR1 控制器一起使用 |
|||
|
ROHs |
Yes |
|||
|
可用的控制器類型 |
||||
|
SNP-300P-100 |
其他SNP 激光器 |
類型 |
輸出功率 |
CDRH |
|
MLC-05A-DR1 |
MLC-03A-DR1 |
Desktop |
100-240 V AC |
Yes |
|
MLC-05A-MR1 |
MLC-03A-MR1 |
Module |
12 V DC |
No |
|
MLC-05A-BR1 |
MLC-03A-BR1 |
Board |
12 V DC |
No |
可選功能與附件：
同步輸出 (S)：用于同步/監控的 TTL 兼容輸出信號
SNG HighPerformances Green Microchip Series主要特點:
重復頻率高達 70 kHz
低至 500 ps 的超短脈沖
多千瓦峰值功率
出色的光束質量 TEM00，M2<1.2
高效、風冷
密封包裝，使用壽命極長
相關圖片：
CDRH 激光頭機械圖：SNG-20F-100、SNG-40F-100、SNG-50F-100、SNG-70F-100、SNG-100P-100 & SNG-150P-100

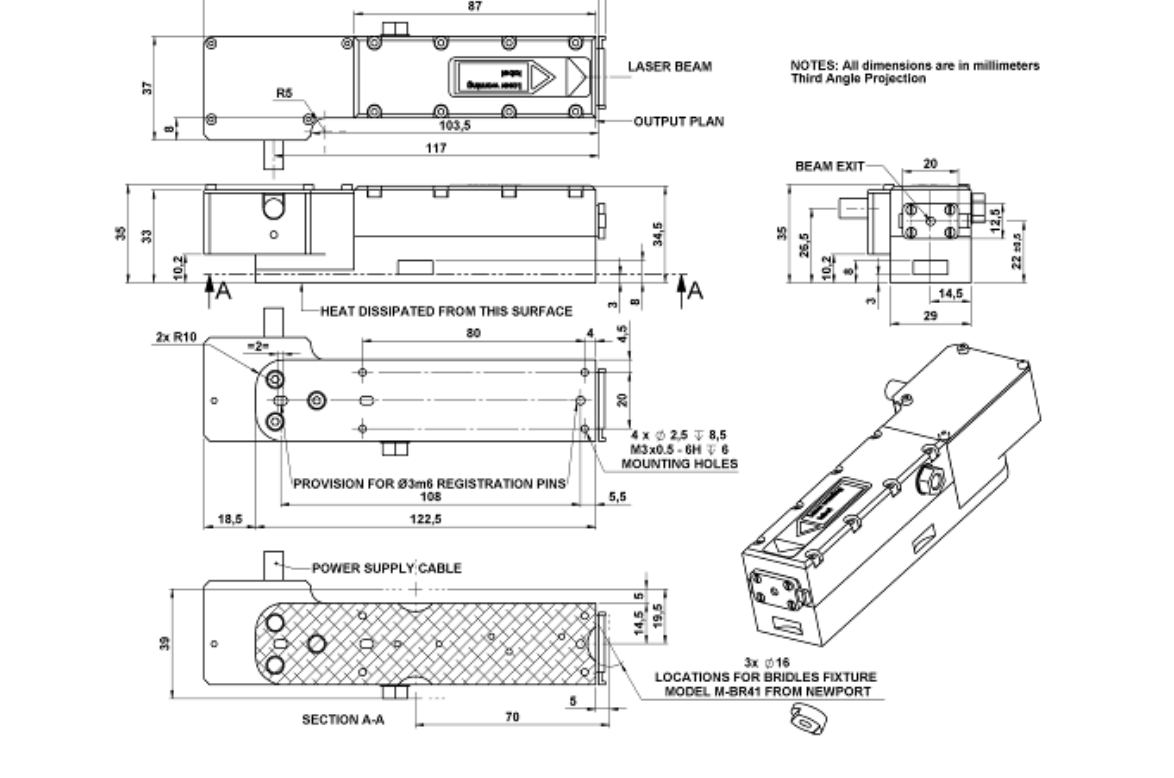

CDRH 激光頭機械圖：SNG-03E-100
應用：
材料加工,打標
解決方案,石墨化
儀表,測距,差分吸收激光雷達,超連續生成,分布式溫度傳感,拉曼光譜
生物光子學,納米外科,蛋白質交聯
關于法國Teem Photonics公司
Teem Photonics™是一家民營公司，近法國東南部城市格勒諾布爾。1998年從Schneider Electric分離出來后，Teem Photonics™逐漸成為被動調Q亞納秒微片激光器領域的領導者。被動調Q技術和微片激光器技術的結合為亞納秒帶來獨特的源和高脈沖峰值功率，重復頻率高、外表緊湊。波長可近紅外、綠光和紫外三種，應用于生物光子學、儀器儀表、遙感技術和材料加工。離子交換集成光學產品由先進的被動和主動波導電路組成，用來增加激光二極管的性能和經濟性。Teem Photonics™公司的產品廣泛應用于工業和生物光子學，包括：熒光、光譜學、打標、顯微解剖、通信、測距，還可作為光纖激光器的種子和生成超連續譜。Teem Photonics™主要推出4大系列產品Microchip, Powerchip, Picospark, Picoflash，遍及全球。在歐洲、亞洲、中東、美國和加拿大設有辦事處和代理商。Teem Photonics還擁有一家全資子公司Teem Photonics USA，位于美國麻薩諸塞州。
