OEM型量子級聯激光器模塊Mini-QCL
美國Block engineering公司通過60多年的努力，已經成為中紅外檢測儀器的領導者。在如今的市場上，Block’s業界領先的量子級聯激光器分析儀和中紅外激光光源提供了最廣泛的調諧范圍和最快的化學分析。通過整合到自己的氣體檢測和表面分析產品，Block’s緊湊的QCL模塊還提供OEM客戶全新的體驗與選擇。該公司的QCL模塊結構緊湊，具有較寬的波段調諧范圍和穩定的激光輸出。Block’s緊湊的QCL模塊還提供OEM客戶全新的體驗與選擇。該公司的激光器和OEM激光模塊具有緊湊、快速和寬可調諧范圍等特點。應用主要包括成像，原子力顯微鏡，光聲光譜，以及其他廣泛的生命科學應用。
Mini-QCL 模塊是 Block 的 LaserTune 可調 QCL 源的小型化版本，專為 OEM 應用而設計。 每個 Mini-QCL 模塊的尺寸約為 1 立方英寸，提供 250 cm-1 的調諧范圍。模塊可在與5.4 - 12.8 微米的完整 LaserTune 儀器相同的行業領先調諧范圍內使用。
多個模塊可以由Block 的專用微型驅動器電子設備控制，并且可以由 OEM 或 Block 無縫集成在一起，具體取決于應用程序的要求。電子設備的接口范圍從低級串行到高級以太網協議，支持 OEM 進行各種級別的集成。
該模塊還設計用于集成到各種光譜儀器中，包括用于光聲光譜(PAS)、腔衰蕩光譜 (CRDS) 和原子力顯微鏡 (AFM) 領域的產品。Mini-QCL 可以集成到 IR 顯微鏡和獨特的 IR 光譜儀中，由于 Block 的 QCL 的高光譜輻射，可以進行隔離、非接觸式檢測。
Mini-QCL技術參數：
|
可調諧范圍 |
λ≈5.2-13μm (Δv>250cm-1) |
|
光譜線寬 |
2cm-1 |
|
光譜精度/重復性 |
<2cm-1/<0.5cm-1 |
|
最大峰值功率 |
150-400mW（如調諧曲線所示） |
|
平均功率 |
2-20mW（5%占空比；外加冷卻裝置時，功率會增加） |
|
功率穩定性 |
脈間：<5% 連續10ms以上<0.05% @1Hz |
|
脈沖寬度 |
30-300ns 1、可連續變化（外部脈沖控制） 2、10ns分辨率（通過內部或者外部觸發器） |
|
脈沖重復頻率 |
>3MHz |
|
最大占空比（直流） |
2-10%（基于工作條件，安裝和調諧范圍） |
|
光束質量 |
單模 |
|
光斑直徑 |
2×4mm（準直輸出） |
|
光束發散角 |
<5mrad |
|
指向穩定性 |
<1mrad |
|
偏振 |
垂直偏振，消光比100:1 |
|
可調諧模式 |
手動調諧：人為控制 按步長調諧：程序控制 掃頻調諧：按編程線性掃頻 |
|
步長調諧速率 |
10cm-1（步長<1ms） 100cm-1（步長<2ms） |
|
掃頻調諧速率 |
>25cm-1/ms （線性掃頻） |
|
電腦控制 |
mini-qcl-100： mini-qcl-200： |
|
模擬控制 |
內部觸發-同步輸出 外部觸發-控制脈沖上升沿 脈沖控制-控制上升和下降沿 |
|
溫度范圍（工作/存儲） |
10-30℃/-10-70℃ |
|
電源 |
12-24V |
OEM 系統配置：
|
組件 |
Mini-QCLTM100 |
Mini-QCLTM200 |
|
可調諧激光模塊 |
√ |
√ |
|
激光電子器件 |
√ |
√ |
|
激光控制電路 |
√ |
√ |
|
系統控制電路 |
- |
√ |
|
串行通信（RS232／RS485） |
√ |
- |
|
以太網通信（HTML / SOAP |
- |
- |
Mini-QCL主要特點：
工業領先的寬可調諧量子阱級聯激光器
波長調諧范圍：λ≈5.2-13μm (Δv>250cm-1)
最快的調諧速度（掃頻25cm-1/msec）
控制電路可以控制多達4個激光模塊
極好的光束穩定性
超小、超輕型激光模塊
緊湊靈活多用的電子設備
非常適用于OEM和手持式應用
相關圖片：

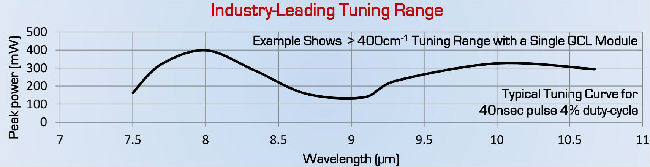

可調諧曲線
外觀及電子控制系統
應用：
二氧化碳激光傳輸
溫度探測
激光打標
紅外成像
激光表面處理
醫療
生命科學領域等方面
關于美國Block engineering公司
Block engineering公司通過60多年的努力，已經成為中紅外檢測儀器的領導者。在如今的市場上，Block’s業界領先的量子級聯激光器分析儀和中紅外激光光源提供了最廣泛的調諧范圍和最快的化學分析。通過整合到自己的氣體檢測和表面分析產品，Block’s緊湊的QCL模塊還提供OEM客戶全新的體驗與選擇。
