VCSEL掃頻激光器CALIPER-HERO
Caliper FLEX和Caliper HERO基于微電子機械系統（MEMS）垂直腔面發射激光器（VCSEL）技術，該技術可進行波長掃描，并使用半導體光放大器（SOA）將輸出功率從1mW放大到15-50 mW。Caliper 產品系列專為集成到 OCT 系統而設計，OCT系統包含驅動器電子設備、溫度控制和接口電子設備，還包括用于與光束掃描同步的 A-Scan 觸發器。
CALIPER-HERO是一款緊湊的交鑰匙1060nm激光模塊，具有快速M(fèi)Hz波長掃描功能，可用于超快3D OCT成像應用。長相干長度可實現大成像深度，再結合穩定的連續波長掃描，HERO是需要高分辨率和高幀速率的3D成像應用的理想選擇。HERO還配備安全和同步信號輸出。
緊湊型 Caliper-HERO VCSEL 掃描源是市場上基于全 3D OCT 圖像進行眼部診斷的最佳選擇。獲得專利的高效諧振振蕩器 (HERO) 以市場上最快的速度掃描，速度超快，圖像不會因掃面速度快而失真。這使得眼科專家可以用機器手術進行血流成像、而達到更寬的視野成像和實時 3D 成像。通過眼睛的完整 3D OCT 圖像，可以優化治療以防止視力喪失并確?；颊叩纳钯|(zhì)量。Caliper-HERO 基于Caliper 產品平臺。 Caliper-HERO 可以進行定制，并提供出廠設置或用戶可編程設置。
CALIPER-HERO技術參數：
|
型號 |
標準版 |
升級版 |
|
中心波長[nm] |
1060 ± 20 |
1060 ± 10 |
|
掃描范圍，10 dB[nm] |
>20 |
40-50 |
|
光功率[mW] |
>15 |
15-50 |
|
雙項掃頻率[kHz] |
1700 ± 1% |
1700 ± 5% |
|
相干長度[mm] |
>100 |
>100 |
|
帶內不平坦度 [dB] |
|
< 0.1 |
|
相對噪聲強度 [%] |
|
< 2 |
|
包絡成型 |
工廠設定 |
用戶可編程序 |
|
接口和尺寸 |
||
|
光纖輸出 |
FC/APC連接器 |
|
|
電源 |
12V輸入或100-230V 50-60 Hz電源，最大電流3A |
|
|
A掃描觸發器 |
TTL 1-1.4V最小/最大，100 Ohm，SMA連接器 |
|
|
控制 |
串聯接口/USB |
|
|
安全聯鎖 |
安全聯鎖<5 us延時，EN 60825-1 |
|
|
尺寸 |
189x114x56.5 mm |
|
CALIPER-HERO主要特點：
MHz 掃描速率下的窄線寬
基于成熟的 GaAs VCSEL 和 SOA 技術的緊湊型模塊化平臺
單模光譜
連續波長調諧
高通量單通道采集
光譜成形來優化圖像質量
相關圖片：
用 CALIPER-HERO 捕獲的人眼 OCTA 圖像
CALIPER-HERO應用：
用于寬視野眼科成像的非侵入性醫學成像
快速圖像采集，可在心血管成像中快速回退
用于激光焊接的超快速深度監測
高分辨率、快速的 LiDAR 幀速率
VCSEL掃描源：
使用快速波長可調諧激光器，可以在 KHZ-MHZ 線掃描速率下以低至微米級的精度和高達數百米的范圍進行 3D 光學成像。這對于非侵入性醫學成像特別有用，也可以擴展到其他幾個應用，例如工業成像和激光雷達。
從光通信到激光材料加工，激光在我們的日常生活中變得無處不在。與大多數激光器相比，波長可調諧激光器的不同之處在于波長的可調諧性是一種期望和受控的效果。
OCTLIGHT專注于基于專利波長可調激光技術的 VCSEL 掃頻光源
•我們的 VCSEL 激光技術可實時實現全 3D 成像
•我們的產品用作眼科應用的 OCT 掃描源
光學相干斷層掃描 (OCT) 是一種非侵入性成像技術，可提供物體和組織內部的視圖。 OCT 背后的相干檢測的基本原理和優勢在眼科成像以外的多個應用領域都有應用，例如用于自治系統的計量學和 3D 視覺。相干檢測也是光頻域反射計 (OFDR) 和調頻連續波 (FMCW) 背后的原理，見圖 。
相干檢測示意圖。波長可調激光被分割為參考，樣本/場景再次組合并用光電探測器檢測，由數字化儀和快速傅立葉變換獲得距離（+速度）
VCSEL是一種半導體技術，其獨特之處在于其短光學腔導致窄線寬和長相干長度。與 MEMS 系統一起，這可以實現高達幾十 MHz 的非?？焖俚慕^熱波長調諧。因此，為了增加 3D 成像的成像范圍和速率，VCSEL 技術在許多情況下是一個有利的選擇。
VCSEL技術的優勢：
•VCSEL技術優越的光學相干長度允許成像范圍的中斷性增加
•VCSEL具有更小的束腰和更小的機械反射鏡尺寸，可實現快速調諧范圍（MHz）
•電泵VCSEL允許更容易的晶圓規模測試和更簡單、更小的形狀因子組件

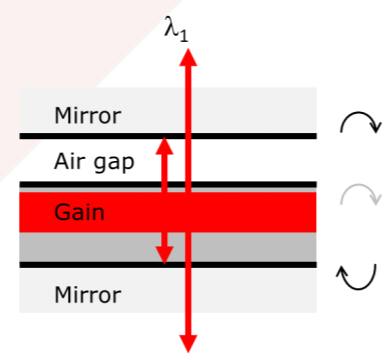

帶有襯底鏡、增益區、氣隙和頂鏡的MEMS-VCSEL示意圖。
關于丹麥OCTLIGHT公司
OCTLIGHT 是一家成立于 2014 年的丹麥公司。OCTLIGHT 是第一家開發并開始生產世界上最快的用于眼部診斷的 OCT 掃描儀的VCSEL 掃頻光源的公司，其基于丹麥技術大學的廣泛研究。OCTLIGHT 是 VCSEL 掃頻源激光技術領域的世界領先公司。OCTLIGHT專注于開發和生產 VCSEL 掃頻光源激光模塊，并幫助客戶將VCSEL 技術集成到他們的產品中。
