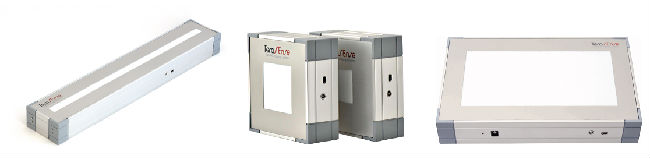

亞太赫茲成像相機Tera系列
Terasense公司研發出關于新型半導體探測器陣列太赫茲成像專利技術。探測器工作在室溫條件下，而且二極管陣列是可縮放的像素。為科研和工業客戶開發出可縮放太赫茲成像解決方案。
使用傳統的光刻技術，在標準半導體循環中使用 GaAs 高遷移率異質結構制造探測器。成像傳感器是在單個晶片上制造的。該過程確保等離子體檢測器參數的高度均勻性和可重復性（像素到像素偏差響應率在 20% 的范圍內）。每個探測器單元具有高達 50 kV/W 的室溫響應度，帶有讀出電路和 1 nW/\sqrt{\rm{赫茲}}在 10 GHz — 1 THz 頻率范圍內的噪聲等效功率。檢測機制基于二維電子系統中等離子體振蕩的激發和隨后的整流。糾正發生在電子系統中產生的特殊缺陷上。
我們的太赫茲相機是主動檢測設備，需要外部太赫茲源。我們提供基于 IMPATT 技術的亞太赫茲波源。我們所有的 TERA 系列太赫茲成像相機都采用相同類型的探測器，具有相同的功能和空間分辨率。我們模型之間的區別在于傳感器陣列中的像素?cái)?shù)量和有效成像區域。
除了我們的標準太赫茲相機型號外，我們還提供定制解決方案以滿足不同的配置和幾何要求。
Tera系列技術參數：
|
型號 |
TeraFAST-256 |
Tera-256 |
Tera-1024 |
Tera-4096 |
|
像素?cái)?shù)量 |
256(256x1) |
256(16x16) |
1024(32x32) |
4096(64x64) |
|
視頻頻率 |
5 KHz |
24 Hz |
||
|
像素尺寸 |
3x1.5 mm |
1.5x1.5 mm2 |
||
|
響應靈敏度 |
8 kV/W |
50 kV/W |
||
|
等效噪聲功率 |
1 nW/Hz0.5 |
|||
|
尺寸 |
450x160x44 |
11.6x11.6x4.5(cm) |
11.6x11.6x4.5(cm) |
16.5x16.5x4.5(cm) |
Tera系列主要特點:
0.05-0.7THz波長范圍
高相應靈敏度
室溫運行
體積小，緊湊，費用低

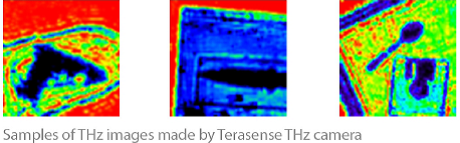

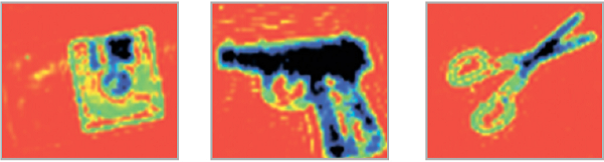

相關圖片：

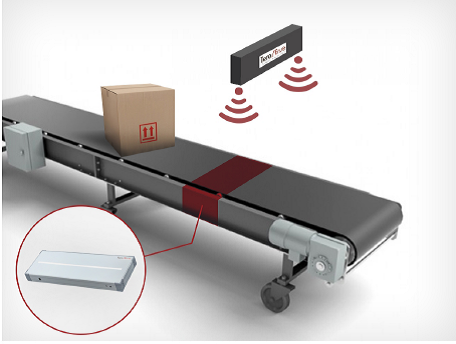

Tera系列的THz成像非接觸檢測系統示意圖
關于美國TeraSense公司
Terasense Group Inc. 是創新便攜式太赫茲 (THz) 成像系統、太赫茲成像相機、太赫茲源和太赫茲探測器的領先制造商。我們的產品平衡在科技突破的前沿，并具有多項競爭優勢。Terasense 是一家專注于研究的公司，致力于持續改進的理念。我們采用獨創的專利保護技術制造用于成像傳感器陣列（相機）的新型半導體探測器，有效覆蓋亞太赫茲和太赫茲范圍的電磁頻譜（50 GHz - 700 GHz）。
