主動隔振系統AVI-350-M
這種容易安裝的隔振臺能保護精確的高分辨率測量儀器不受一些干擾的影響，如建筑的垂直度和操作人員直接帶給頂面的作用力。
 |
隔振頻率 1.2-200 Hz 載重 0-350 kg （單件 175 kg） 尺寸： 600 x 90 x 115 mm （單件 長 x 寬 x 高 ） |
AVI-350-M的基本結構包括兩個單獨的元件和一個控制單元而且能夠主動隔離最大載重高達350kg?？赏ㄟ^增加隔離元件輕松容納更高的載重。為適應用戶對AVI-350-M的特殊應用，可為特制訂單提供不同長度的單個元件。AVI-350-M的隔振頻率從1.2Hz開始，振動隔振度迅速地增加到35dB，10Hz。沒有任何低頻共振意味著它的性能比用普通被動空氣抑制的系統好很多。AVI-350-M系統固有的堅硬使他在方向和位置上都具有卓越的穩定性。AVI-350-M的卓越性能包含了所有平移和轉動六個方向的振動模塊。
AVI-350-M單元件的安裝無需任何大工具。我們力求提供簡單的用戶友好的概念，避免安裝過程中的復雜程序。
技術指標:
| 隔振頻率 | 動態1.2Hz-200Hz，被動高于200hz |
| 振動隔振度 | 見下圖。10Hz以上的振動隔振度<0.017 (-35dB) |
| 修正力 | 最大4N 水平方向 |
| 最大8N 垂直方向 | |
| 靜態一致性 | 約3.5um/N 垂直方向 |
| 約7 um/N 水平方向 | |
| 載重 | 350 kg （單元件：175 kg） |
| 尺寸 | 600 x 90 x 115 mm |
| 自重 | 10 kg （單元件） |
| 電源 | |
| 安全等級 | 1 |
| 功率消耗 | 典型10w，最大50w（70VA） |
| 輸入電壓 | 115-230 V AC+/-10%，50-60 Hz |
| 過載 | 輸入或輸出超載時16個LED將顯示 |
| 顯示器信號 | 多路復用信號在示波器上僅為診斷程式顯示有和沒有隔振臺的振動程度。 |

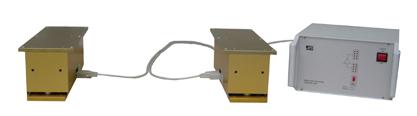

AVI-350-M的基本構成：兩個獨立單元和一個控制器
AVI-350-M 帶電纜的基本構成
