電光調制器EOM
英國Photonics Technologies公司的電光調制器EOM是一種相位調制器,用于3到25MHz之間的各種調制頻率,并可根據客戶需求提供高達50MHz的調制頻率。6.25MHz和12.5MHz頻率是專門為與TOPTICA光子數字鎖定模塊一起使用而設計的。電光調制器EOM可以安裝在標準的1英寸鏡架中。激光波長范圍:400-700nm、650-1000nm和1000-1500 nm。
EOM型號與規格:
|
調制頻率(MHz) |
激光波長范圍 |
||
|
V / 650 - 1000 |
U / 400 - 700 |
IR / 1000 - 1500 |
|
|
3 |
EOM-02-3-V |
EOM-02-3-U |
EOM-01-3-IR |
|
5 |
EOM-02-5-V |
EOM-02-5-U |
EOM-01-5-IR |
|
6.25 |
EOM-02-6.25-V |
EOM-02-6.25-U |
EOM-01-6.25-IR |
|
10 |
EOM-02-10-V |
EOM-02-10-U |
EOM-01-10-IR |
|
12.5 |
EOM-02-12.5-V |
EOM-02-12.5-U |
EOM-01-125-IR |
|
20 |
EOM-02-20-V |
EOM-02-20-U |
EOM-01-20-IR |
|
25 |
EOM-02-25-V |
EOM-02-25-U |
|
EOM標準參數:
|
孔徑 |
3mm |
|
晶體材料 |
鈮酸鋰 |
|
晶體平面度 |
Lambda/10 |
|
諧振時的電壓駐波比SWR |
<1.12:1 |
|
直徑 |
25.4mm (1") |
|
長度 |
35mm |
EOM特點:
無需高壓驅動器的固定頻率調制;
可安裝在標準的1英寸鏡架中,方便集成到您的光學系統中;
可配備低壓振蕩器。
EOM應用:
1.在單頻激光器上產生邊頻帶,用于高分辨率鎖定技術,例如磅-德雷弗-霍爾鎖定和頻率調制飽和光譜。在這種情況下,EOM將調制探測光束,而不調制主光束。
2.光學諧振器的穩定。
3.單頻激光束的波長穩定。
4.非常適合與光譜細胞一起用于激光鎖定原子或分子躍遷。
可選驅動器:

|
制造商 |
Thurlby Thandar |
|
型號 |
TG120 |
|
描述 |
信號發生器 |
|
頻率 |
0.2Hz to 20MHz |
|
輸出電壓 |
10mV to 20V (pk-pk) |
可選放大器:
|
頻率響應 |
0.4-150 MHz |
|
增益 |
20dB |
|
最大輸入電壓 |
1 V |
|
最大輸出電壓 |
10 V |
|
輸入/輸出阻抗 |
50 ?/50 ? |
|
mm (HxWxL) |
67 x 204 x 180 |
|
重量 |
1.6 kg |
|
電源 |
240Vac(Max power 50VA) |
相關圖片:

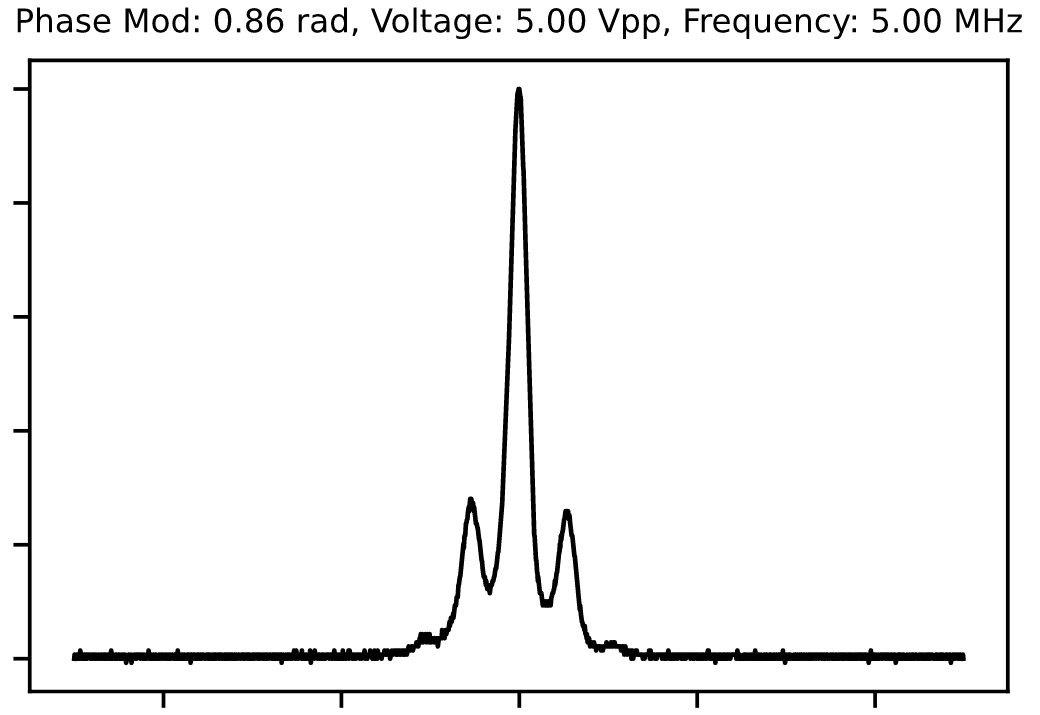

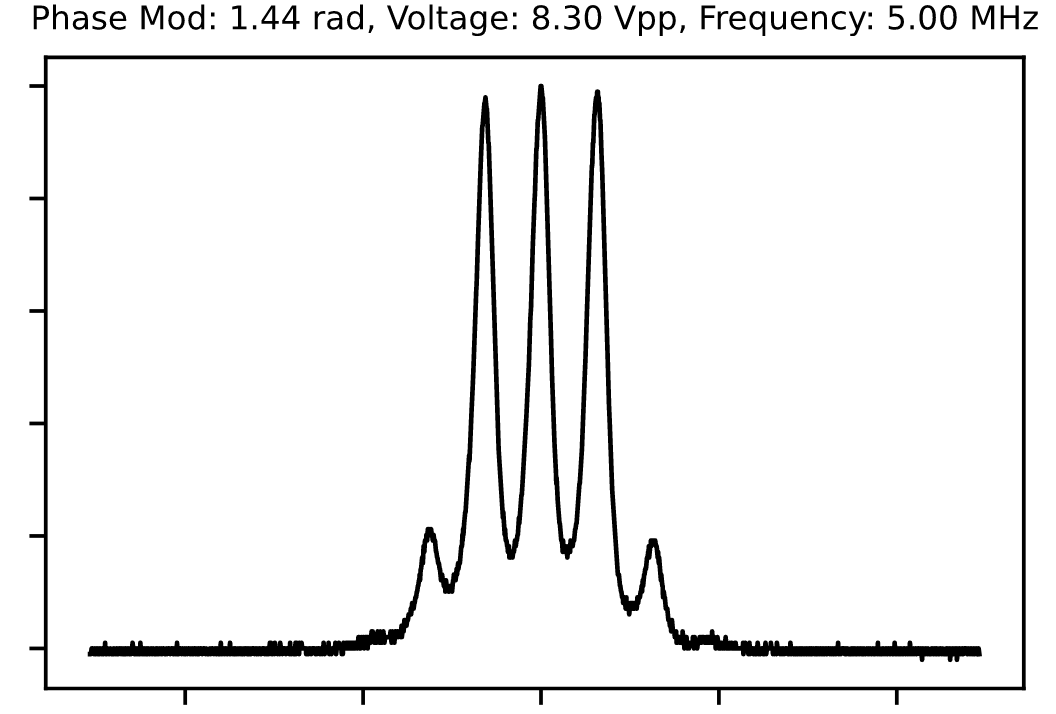

在633nm處的光學測試結果。上圖:20%的邊帶載波比,下圖:100%的邊帶載波比
關于英國Photonics Technologies公司:
英國Photonics Technologies公司位于英國東南部的薩里(Surrey)。十多年來,Photonics Technologies公司一直與激光和光學科學家密切合作,并積累了豐富的激光物理學知識和實踐經驗。電光調制器EOM是Photonics Technologies公司自主研發的一款產品,專門用于激光的相位調制。
