快調諧皮秒光參量振蕩器（ps OPO）picoEmerald FT
picoEmerald FT是德國APE公司最新推出的一款快調諧皮秒OPO光源，適用于雙光子和多光子生物顯微成像（MPS），反斯托克斯拉曼成像（CARS），相干拉曼成像（CRS）和其他光譜學領域。作為相干拉曼光源，使用便捷度比飛秒雙光子激發激光器好，全波長調諧速度為1.5秒以內，比上一代一體化皮秒光參量振蕩器picoEmerald S快100倍。由于主激光重復率的降低到40MHz，信噪比得到了大幅提升，與picoEmerald S相比，圖像采集速度提高了10倍。

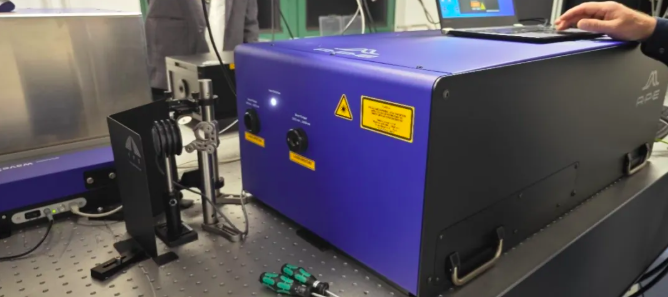

▲picoEmerald FT產品現場圖
和APE現有一體化皮秒OPO picoEmerald-S以及其他OPO相比，picoEmerald-FT有如下創新點：
1.快波長調諧皮秒OPO（Fast Tuning）picoEmerald-FT
picoEmerald-FT任意波長的調諧和切換可以在1.5秒內完成，并且可以實現指定波段的掃頻模式（Swept）運行！picoEmerald-FT的OPO介質采用角度調諧模式，也就是采用OPO介質的機械角度改變相位匹配條件二實現波長快速調諧和切換！APE公司以前所有的飛秒或皮秒OPO，采用諧振器同步泵浦技術，波長的調諧都是采用溫度相位匹配實現波長調諧。穩定調諧的特點是調諧速度很慢，波長調諧和切換需要很長時間！當前市場上絕大多數飛秒和皮秒OPO也都采用溫度調諧，調諧速度很慢！picoEmarald FT的快調諧特點對多光子成像，CARS，CRS等成像應用有很大的好處！
2.picoEmerald-FT的重復頻率為40MHz
和APE舊的ps OPO picoEmarlad-S的80MHz的重復頻率比，在相同的功率下，picoEmerald-FT的脈沖能量高出一倍。另外，在CARS，CRS等應用需要分頻到20MHz,10MHz或者更低需要用到分頻器pulseSelector時，分頻率低一倍，這樣分頻功率透過率會高很多！picoEmerald-FT內置一個2ps，40MHz 10W的光纖皮秒激光器作為泵浦源，不再是picoEmerald-S的80MHz。
3.一體化系統結構
picoEmerald-FT繼承了舊的ps OPO picoEmerald-S的系統結構，全一體化、全自動操作和控制，泵浦源基頻1032nm光束和OPO的Signal光束或者Idler光束完成了空間和相位的合束，可以直接輸入顯微成像系統。picoEmerald-FT結構更優化，價格也降低了一些，性價比更好！APE公司優先推廣picoEmerald-FT。
picoEmerald FT和S技術參數對比：
|
|
picoEmerald FT |
picoEmerald S |
|
|
調諧 范圍 |
信號光/Signal |
660-1010nm |
700-990nm |
|
閑頻光/Idler |
1055-2340nm |
1080-1950nm |
|
|
ΔνSignal-Idler |
/ |
800-9000cm-1 |
|
|
ΔνSignal-1032 |
210-5450cm-1 |
400-4500cm-1 |
|
|
波長掃描速度 |
<1.5s(任意波段) |
5s/步 |
|
|
調諧方式 |
角度調諧 |
溫度調諧 |
|
|
輸出 功率 |
Signal@800 nm |
>600mW |
>700mW |
|
Idler@1250 nm |
>400mW |
>400mW |
|
|
@1032nm |
>700mW未調制 >350mw |
>700mW |
|
|
重復頻率 |
40MHz |
80MHz |
|
|
脈寬@1032nm |
typ.2ps |
||
|
脈寬/OPO信號光 |
typ.2ps |
||
|
光譜線寬 |
<10cm-1(1nm) (信號光，1032光束) |
||
|
出口腰束直徑 |
3.0mm@800nm 3.2mm@1032nm |
1.2mm@800nm 1.7mm@1032nm |
|
|
光束發散角 |
0.8mrad@817/1032nm |
1.0mrad@817/1032nm |
|
|
M2 (信號光, 閑頻光) |
<1.2 |
||
|
M2 (1032nm) |
<1.2 |
||
|
光斑橢圓度 |
10% |
||
|
指向穩定性(Signal) |
< 100μrad/100nm |
||
|
偏振 |
線性/水平>100:1 |
||
|
常見的輸出光束因為空間和時間上的重疊可選OPO信號光，1032nm或OPO信號光和閑頻光。 |
|||
|
電腦接口 |
以太網TCP/IP/RS-232 |
USB/RS-232 |
|
|
出光口光高 |
179mm from base |
121mm from base |
|
|
內置EOM |
Sensor：10mm×10mm active area 340…1100nm spectral response Lock-in Amplifier:8MHz…20MHz |
||
|
高重頻泵浦源 |
/ |
重頻可選到320MHz |
|
|
可倍頻、波長可拓展 |
OPO信號光和閑頻光二倍頻、三倍頻 可擴展范圍210nm-16μm |
||
picoEmerald FT優勢及應用：
▲相干拉曼理想光源：picoEmerald-FT；
▲全自動計算計控制，輸出光束空間和時間完美高度重疊；
▲波長調諧范圍：660-2340nm(pump)&1032（Stokes）；
▲輸出功率：＞0.6W@800nm,＞700mW@1032nm，功率可獨立控制；
▲脈寬-2ps@10cm-1譜寬；
▲重頻：40MHz，20MHz可選；
▲任意波長調諧時間＜1.5s，極低噪聲；
▲全一體結構，共線或非共線輸出，選配AOM,LIR,pulsePicker,SHG,THG,DFG；
▲兼容商業顯微鏡和自搭系統。
可應用在CARS、SRS、多光子成像、SHG、自發熒光等。
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商，公司旗下的自相關儀已經形成行業標準，是最普及的飛秒脈寬測量儀器。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
